Cabo ethernet tático, Cat5e, SF/UTP, Flexível

Cabo LAN tatico_IM101717_PF
Cabo LAN tatico_IM101717_DET
Cabo LAN tatico_IM101717_DET2
Cabo LAN tatico_IM101717_DET3
Cabo LAN tatico_IM101717_PF
Cabo LAN tatico_IM101717_DET
Cabo LAN tatico_IM101717_DET2
Cabo LAN tatico_IM101717_DET3

Cabo par trançado para implementação de redes de dados provisórias em locais abertos ou fechados onde características como alta resistência mecânica, flexibilidade, proteção eletromagnética e especificações elétricas soberbas são necessárias.

Este cabo excede as normas que definem a categoria 5e e deve ser utilizado para construir redes ethernet Gigabit (1000BASE-T) em ambientes agressivos. Ele suporta o tráfego de inúmeros protocolos de áudio e vídeo sobre IP como o Dante, AVB, AES67, AES50, HDBaseT, sinais de vídeo em painéis de leds entre outros. Como aplicações secundárias citamos a implementação de linhas de transmissão TIA/EIA-485 e TIA/EIA-422 usadas para tráfego de protocolos de comunicação como o DMX512A e AES/EBU (AES3) ou no uso em conjunto com nossa linha Cat Link.

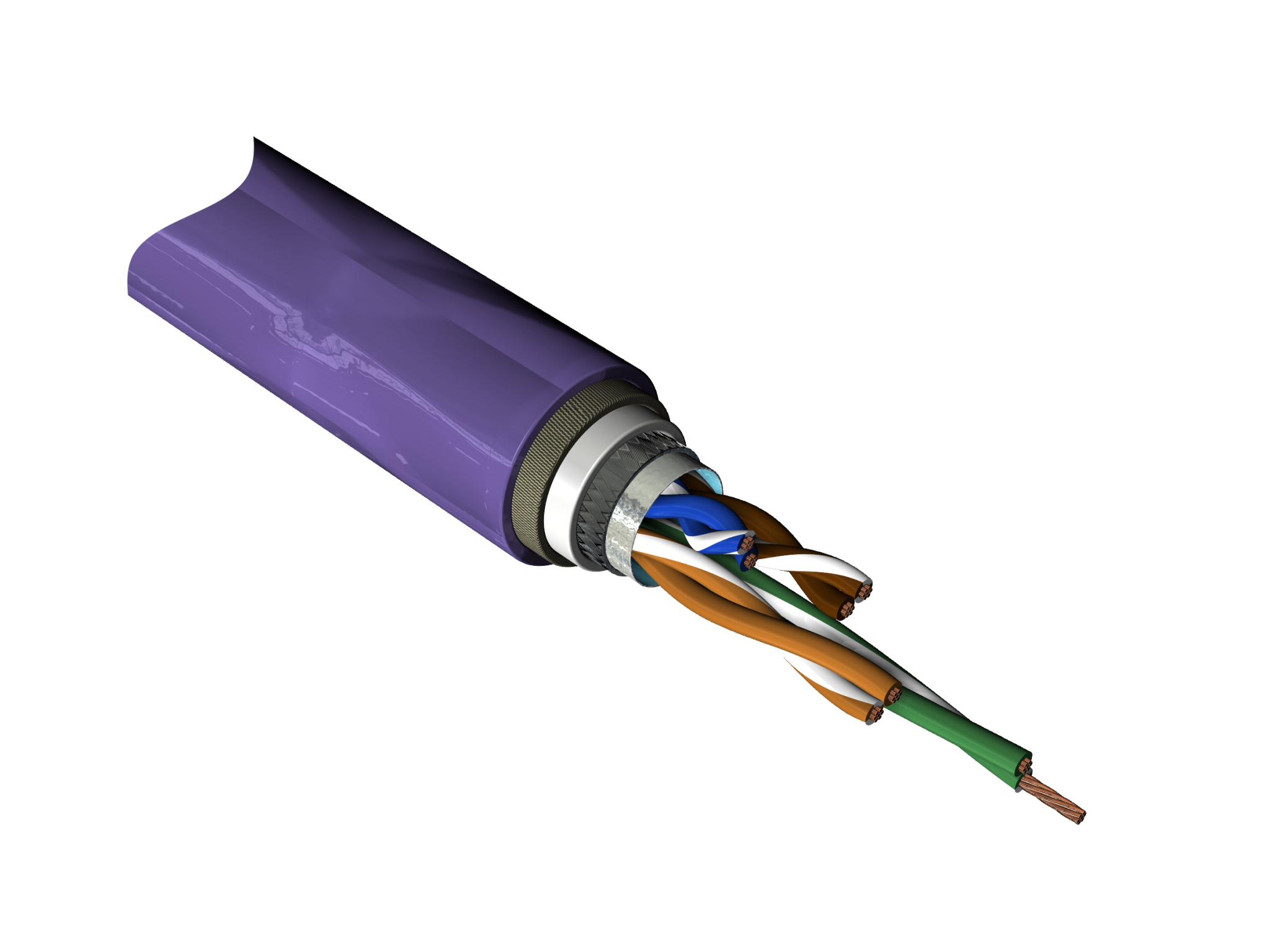

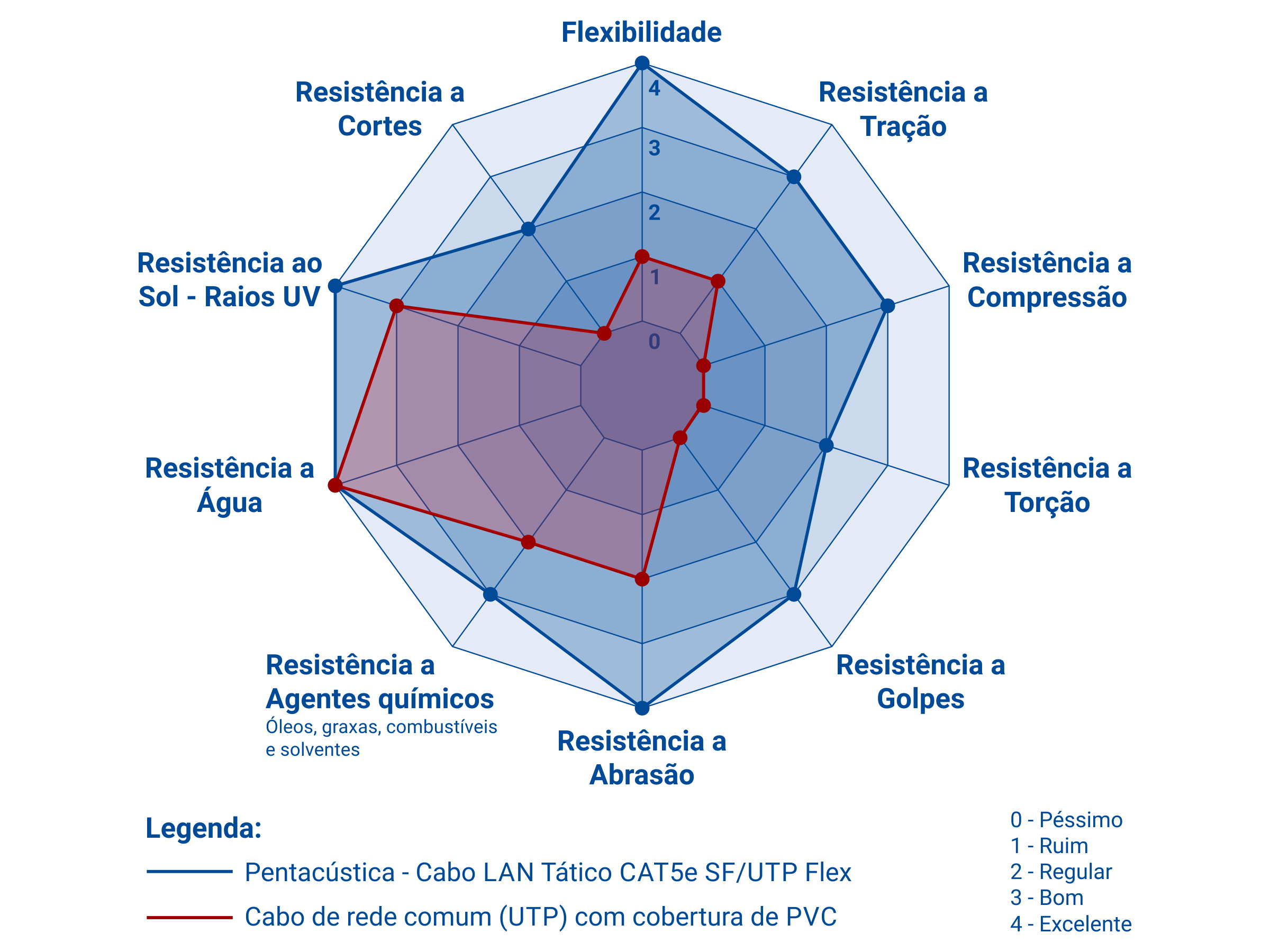

Sua construção foi otimizada para resultar num cabo com resistência mecânica extrema, um reforço com trança têxtil garante resistência a tração, torção e esmagamento sem comprometer a flexibilidade, uma cobertura secundária com termoplástico do tipo PUR finaliza a proteção dando grande resistência a abrasão, cortes e exposição a líquidos como óleos, combustíveis e água. Esta couraça protege um cabo com dupla blindagem eletromagnética, quatro pares trançados formados por uma corda flexível com impedância adequada para trabalhar numa banda de 200MHz em conformidade com as principais normas técnicas de cabeamento estruturado mundiais.

ESPECIFICAÇÕES TÉCNICAS:

  • Condutor: Cobre nu.
  • Isolante: PE expandido.
  • Cor das vias: Azul+Branco / Azul, Laranja+Branco / Laranja, Verde+Branco / Verde, Marrom+Branco / Marrom.
  • Blindagem: Filme aluminizado + trança de cobre.
  • Cobertura primária: PVC com retardante de chamas não corrosivo (FRNC).
  • Elemento de reforço: Trança de poliéster.
  • Cobertura Secundária: PUR na cor lilás.
  • Marcação: Pentacústica – Cabo LAN Tático CAT5e SF/UTP Flex.
  • Diâmetro externo: 7,0mm.
  • Raio máximo de curvatura: 50mm.
  • Peso: 48g/m.
  • Temperatura de trabalho: -20ºC a +60ºC.
  • Resistência [DCR]: 300Ω/km.
  • Impedância característica [Zo]: 100Ω ±20% de 1MHz a 200MHz.
  • Velocidade de propagação relativa [Vp]: 69%.
  • Capacitância mútua [Cm]: 47pF/m.
  • Atenuação: 2,9dB/10m @ 100MHz | 4,3dB/10m @200MHz.
  • Near End Crosstalk [NEXT]: 43,0dB @ 100MHz | 37,0dB .
  • Attenuation to Crosstalk Ratio [ACR]: 40,1dB @ 100MHz | 32,7dB @ 200MHz.
  • Largura de banda [BW]: 200MHz.
  • Normas atendidas: ISO/IEC 11801, EN50173, EIA/TIA-568-A, EIA/TIA-568-B.


SKU: 101717
