Painel de conexões configurável Pacth Link A

Configure e customize, sem complicações, o produto exato para seu uso com a linha de painéis de conexões mais robusta e inteligente do mercado.

Painéis de conexões ou patch bays são peças essenciais em sistemas de áudio, vídeo, iluminação, streaming e broadcast, suas principais funções são:

  • Organizar as conexões de entrada e saída dos diversos equipamentos eletrônicos montados num hard case ou bastidor 19″.
  • Proteger a conexão original do produto contra desgaste mecânico.
  • Favorecer o manuseio ergononicamente correto das conexões e desconexões, diminuindo os erros e aumentando a agilidade.
  • Dar condições mais objetivas para a criação de procedimentos de montagem e interconexões dos sistemas.
  • Alterar e/ou expandir, quando necessários, tipos e modelos de conexões.


O Patch Link é composto por blocos com as mais diversas combinações de conexões. Eles são fornecidos separadamente e suas combinações criam uma infinidade de possibilidades e soluções para a interface entre equipamentos. O chassi possui 16 baias e os conectores são montados em placas de circuito impresso a fim de garantir a impedância característica adequada, a menor resistência elétrica e a maior robustez mecânica possíveis.

Nossa solução é totalmente modular, você pode modificá-la, expandindo, diminuindo ou alterando as posições, sem auxilio técnico e ferramentas especiais. A estratégia de colocar conectores tanto na parte frontal quanto na traseira do produto protege a conexão elétrica impedindo que objetos intrusos como fitas metalizadas e filamentos de fios, causem mal funcionamento. Esta técnica também possibilita a inserção de cabos com comprimentos diversos, montados e mantidos separadamente em local adequado. Enfim, uma solução para interconexão e distribuição dos mais diversos sinais de dados, completa, modular, inteligente e independente.

Abaixo mostramos os blocos que possuímos, mas antes citamos algumas informações que serão úteis na hora de configurar o painel final:

  • As imagens mostram a frente e a traseira dos blocos, porém, alguns deles têm os dois lados idênticos ou não possuem conexões em um dos lados, nestes casos, mostramos apenas uma imagem.
  • Os blocos de conexões podem ser montados em qualquer direção no chassi, ou seja, um bloco com conexão XLR macho para fêmea pode ter o macho na face frontal do chassi ou na traseira, basta inverter o sentido da instalação.
  • O chassi possui furação com espaçamentos diferentes criando uma divisão de par em par, logo, blocos de conexões que ocupam mais de uma posição, precisam ser instalados em baias de números pares ou ímpares.
  • Os módulos podem ser adquiridos separadamente e utilizados em outros gabinetes.
  • O produto final é composto de módulos independentes, eles podem ser fornecidos desmontados ou já integrados ao chassi, basta nos informar que faremos isto sem custo algum.
  • Os blocos de conexão são totalmente isolados, ou seja, não possuem ligação elétrica com o gabinete.
  • Todos os módulos são acompanhados dos seus elementos de fixação.
  • Caso exista a necessidade de incluir uma solução completa no memorial descritivo de um projeto ou licitação, podemos criar um código único e uma descrição específica para simplificar o processo, consulte-nos.

Chassis 16 baias

PATCH LINK A CHASSIS 16 BAIAS IM103312
  • Gabinete com 16 baias (posições).
  • Furação para conectores com flange do tipo A ou B.
  • Gabinete construído em aço inox.
  • Largura: 480mm (19″) – Altura: 44mm (1U) – Profundidade: 53mm – Peso: 0,55kg.

SKU: 103312

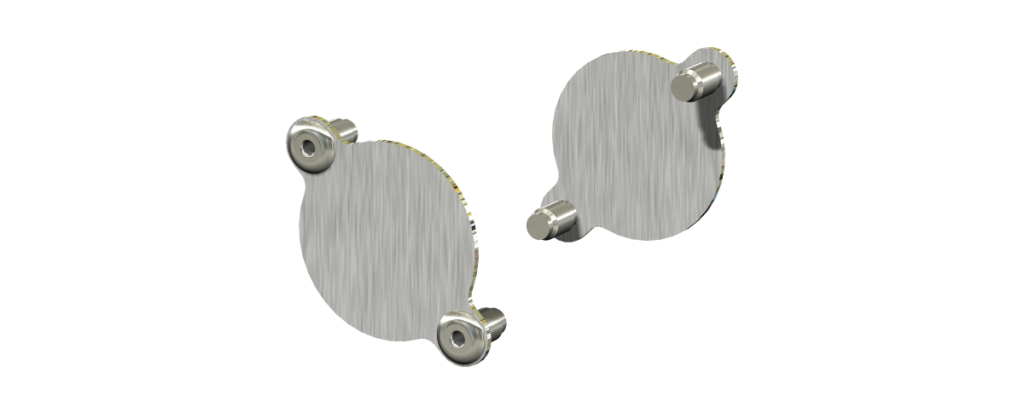

Tampa cega > Tampa cega

BLOCO F A TAMPA CEGA TAMPA CEGA IM101418
  • Par de tampas cegas.
  • Posição de instalação: Par ou ímpar.


SKU: 101418

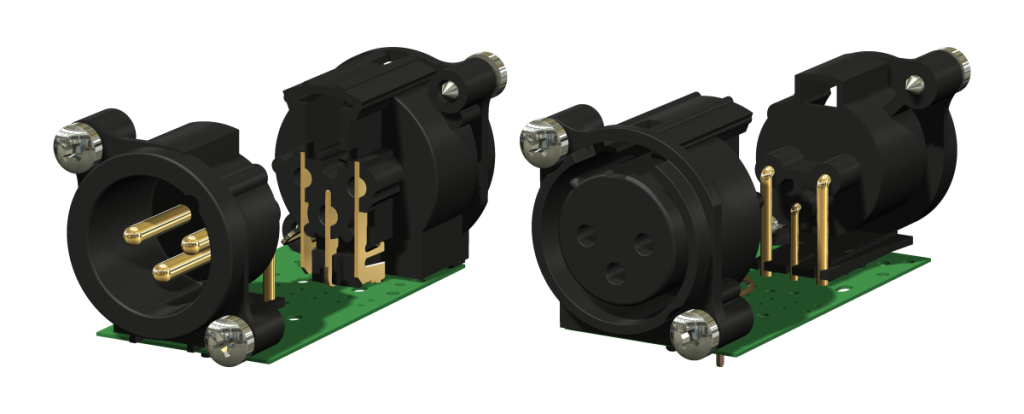

XLR-3 macho > XLR-3 fêmea

BLOCO F A XLR 3M XLR 3F IM102961
  • XLR, 3 pinos, macho para XLR, 3 pinos, fêmea.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).


SKU: 102961

Combo > XLR-3 macho

BLOCO F A COMBO XLR 3M IM102660
  • XLR, 3 pinos, macho para Combo (XLR-3 e 1/4″ TRS).
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • No conector Combo os pinos T, R e S estão ligados aos pinos 2, 3, e 1 do XLR.


SKU: 102962

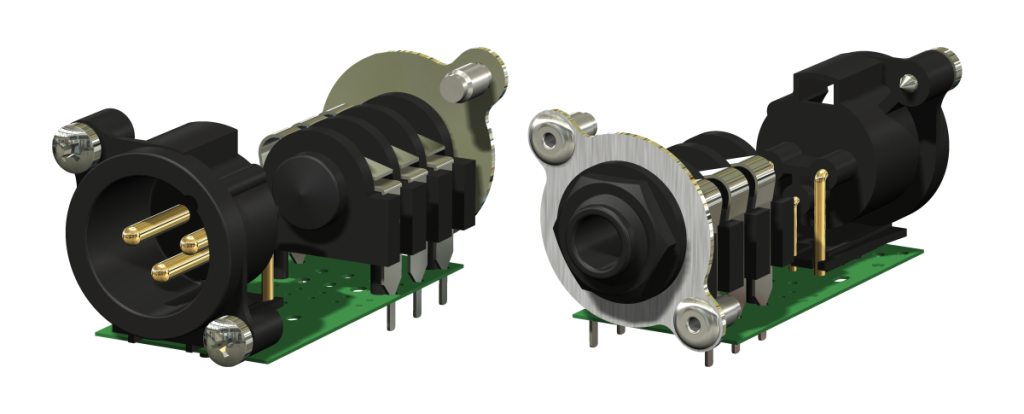

XLR-3 macho > 1/4” TRS

BLOCO F A XLR 3M TRS IM102962
  • XLR, 3 pinos, macho para 1/4″ TRS (P10 estéreo).
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).


SKU: 102618

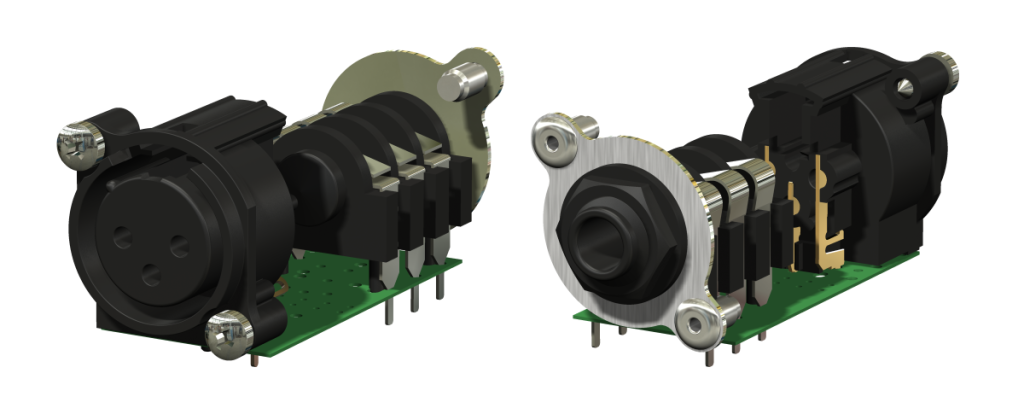

XLR-3 fêmea > 1/4” TRS

BLOCO F A XLR 3F TRS IM102618
  • XLR, 3 pinos, fêmea para 1/4″ TRS (P10 estéreo).
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).


SKU: 102618

Combo > 1/4” TRS

BLOCO F A COMBO TRS IM102964
  • Combo (XLR-3 e 1/4″ TRS) para 1/4″ TRS (P10 estéreo).
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • No conector Combo os pinos T, R e S estão ligados aos pinos 2, 3, e 1 do XLR.


SKU: 102964

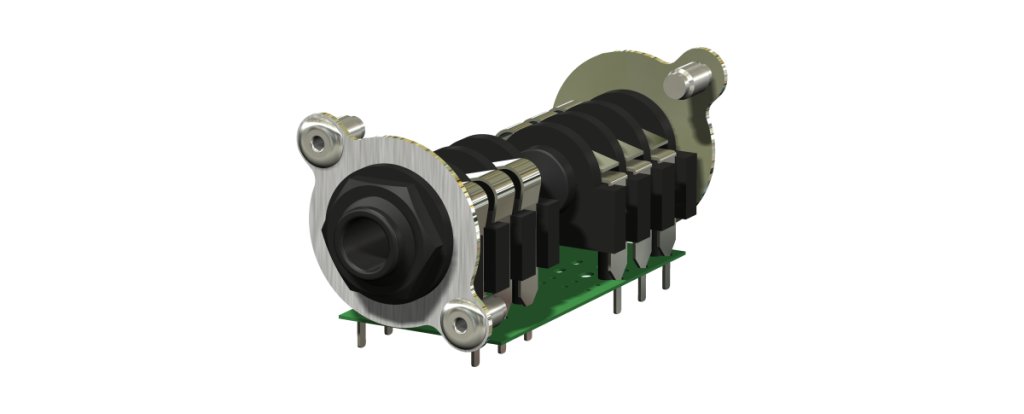

1/4” TRS > 1/4" TRS

BLOCO F A TRS TRS IM102619
  • 1/4″ TRS (P10 estéreo) para 1/4″ TRS (P10 estéreo).
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).


SKU: 102619

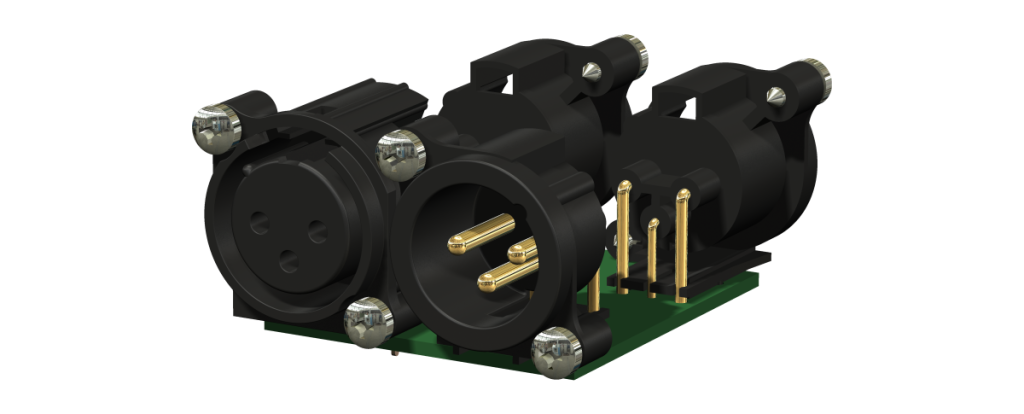

Bloco de patch flange A XLR-3 fêmea + XLR-3 macho > XLR-3 macho + XLR-3 macho

BLOCO F A XLR 3FT CEGA XLR 3MXLR 3M
  • XLR, 3 pinos, fêmea para 3 XLR, 3, macho
  • Posição dos conectores: XLR fêmea ao lado de um XLR macho e dois XLRs macho opostos ao conjunto anterior.
  • Posição de instalação: Ímpar.
  • Conexão pino a pino (Meio normatizada).
  • Este bloco de conexões só aceita sinais analógicos.


SKU: 101394

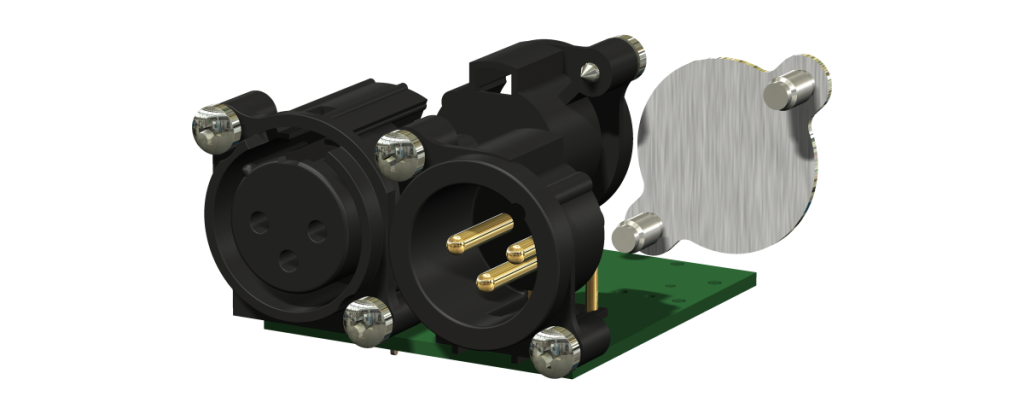

Bloco de patch flange A XLR-3 fêmea + XLR-3 macho > XLR-3 macho + XLR-3 macho

BLOCO F A XLR 3FXLR 3M XLR 3MT CEGA
  • XLR, 3 pinos, fêmea para 2 XLR, 3, macho
  • Posição dos conectores: XLR fêmea ao lado de um XLR macho e um XLR macho oposto ao conjunto anterior.
  • Posição de instalação: Ímpar.
  • Conexão pino a pino (Não normatizada).
  • Este bloco de conexões só aceita sinais analógicos.


SKU: 101375

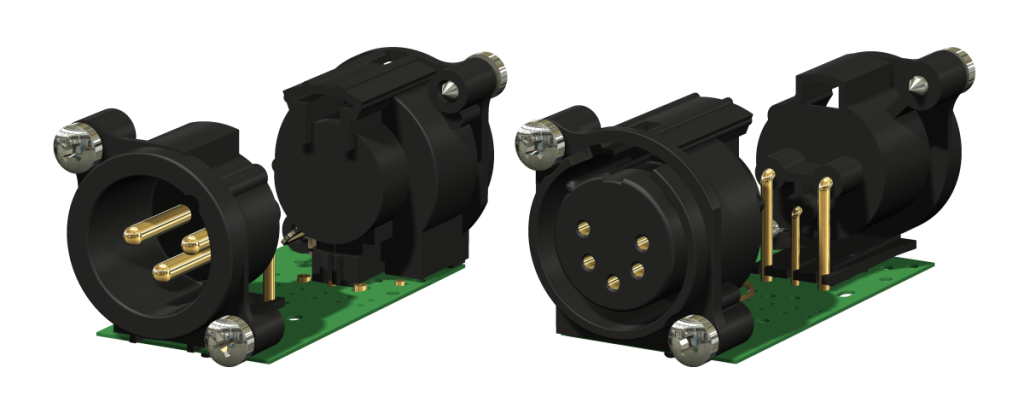

XLR-5 fêmea > XLR-3 macho

BLOCO F A XLR 5F XLR 3M IM102967
  • XLR, 3 pinos, macho para XLR, 5 pinos, fêmea.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada), pinos 4 e 5 do XLR-5 não são usados.
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).


SKU: 102967

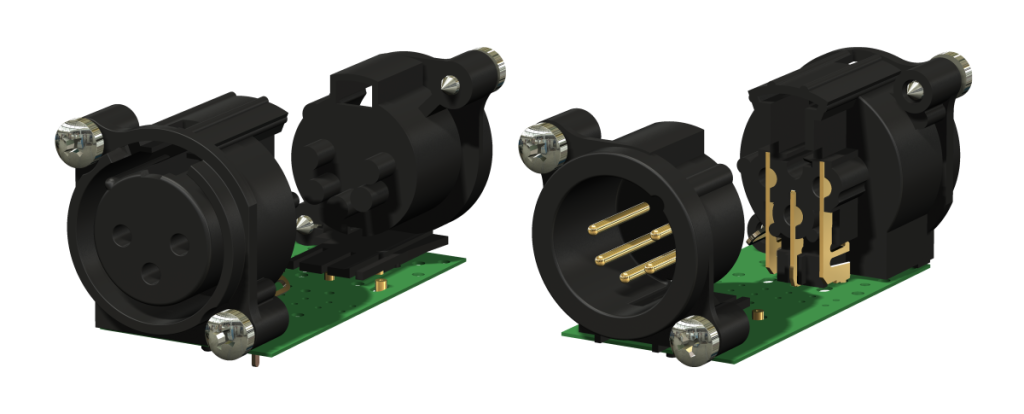

XLR-5 macho > XLR-3 fêmea

BLOCO F A XLR 5M XLR 3F IM102966
  • XLR, 3 pinos, fêmea para XLR, 5 pinos, macho.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada), pinos 4 e 5 do XLR-5 não são usados.
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).


SKU: 102966

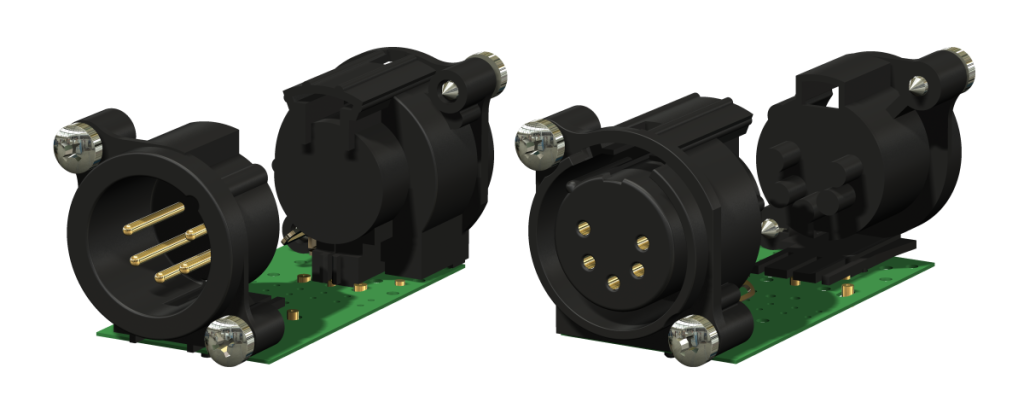

XLR-5 macho > XLR-5 fêmea

BLOCO F A XLR 5M XLR 3F IM102966
  • XLR, 5 pinos, macho para XLR 5 pinos fêmea.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).


SKU: 102965

BNC 50 ohms fêmea > BNC 50 ohms fêmea

BLOCO F A BNC 50R F BNC 50R F IM101508
  • BNC fêmea 50Ω para BNC fêmea 50Ω.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • Impedância característica (Z0) igual a 50Ω, adequado para sinais de RF.


SKU: 101508

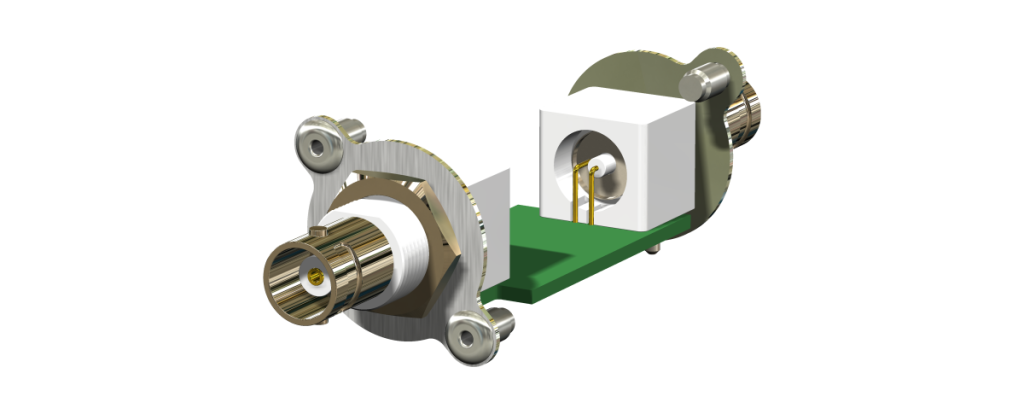

BNC 75 ohms fêmea > BNC 75 ohms fêmea

BLOCO F A BNC 50R F BNC 50R F IM101508
  • BNC fêmea 75Ω para BNC fêmea 75Ω.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • Impedância característica (Z0) igual a 75Ω, adequado para sinais de vídeo SDI e world clock.


SKU: 101624

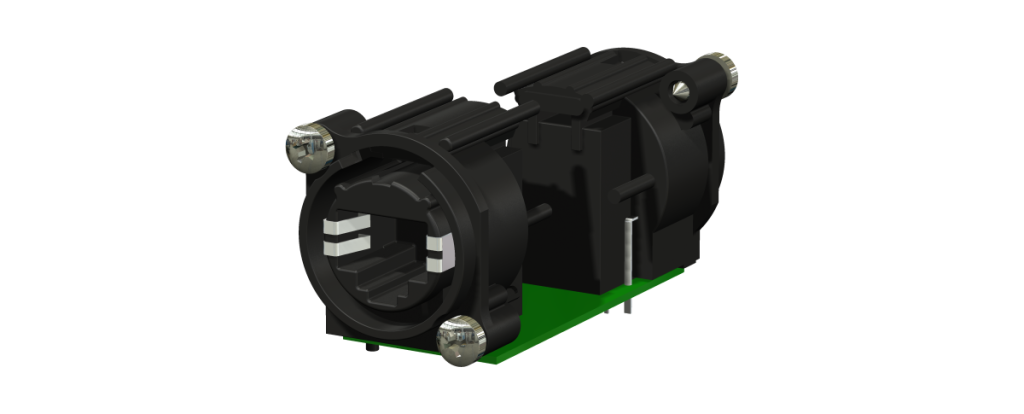

RJ45 fêmea > RJ45 fêmea oposto

BLOCO F A RJ 45F RJ 45F OPOSTO IM101509
  • RJ45 fêmea para RJ45 fêmea.
  • Posição dos conectores: um oposto ao outro.
  • Posição de instalação: Par ou ímpar.
  • Conexão pino a pino (Não normatizada).
  • Opera em redes 1000BASE-T (Gigabit).
  • Dispositivos PoE+ podem ser utilizados.
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 101509

RJ45 fêmea > RJ45 fêmea lado a lado

BLOCO F A RJ 45F RJ 45F LADO A LADO IM103278
  • RJ45 fêmea para RJ45 fêmea.
  • Posição dos conectores: Lado a lado.
  • Posição de instalação: Ímpar.
  • Conexão pino a pino (Totalmente normatizada).
  • Opera em redes 1000BASE-T (Gigabit).
  • Dispositivos PoE+ podem ser utilizados.
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 103278

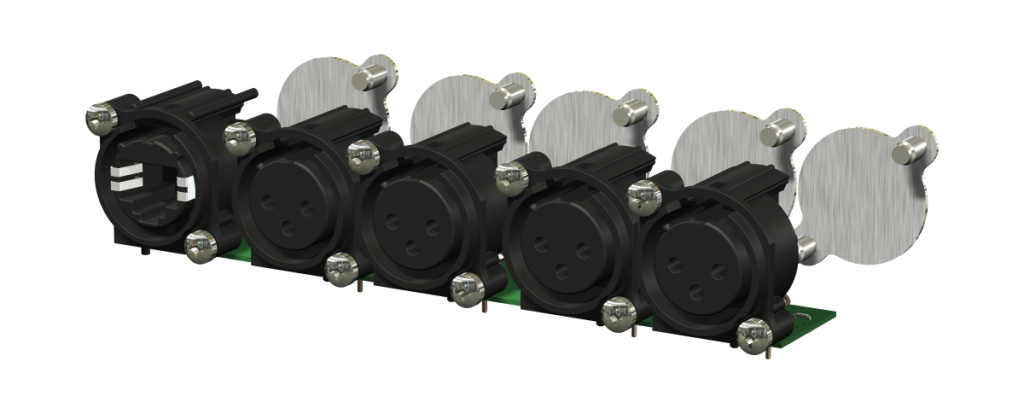

Cat Link fêmea lado a lado

BLOCO F A CAT LINK F LADO A LADO IM103279
  • RJ45 para 4 XLR, 3 pinos, fêmea.
  • Posição dos conectores: Lado a lado.
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 103279

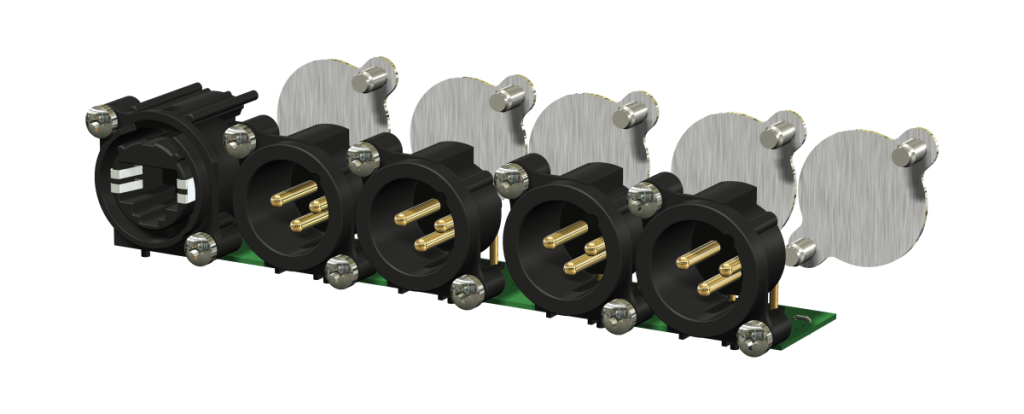

Cat Link macho lado a lado

BLOCO F A CAT LINK M LADO A LADO IM103280
  • RJ45 para 4 XLR, 3 pinos, macho.
  • Posição dos conectores: Lado a lado.
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 103280

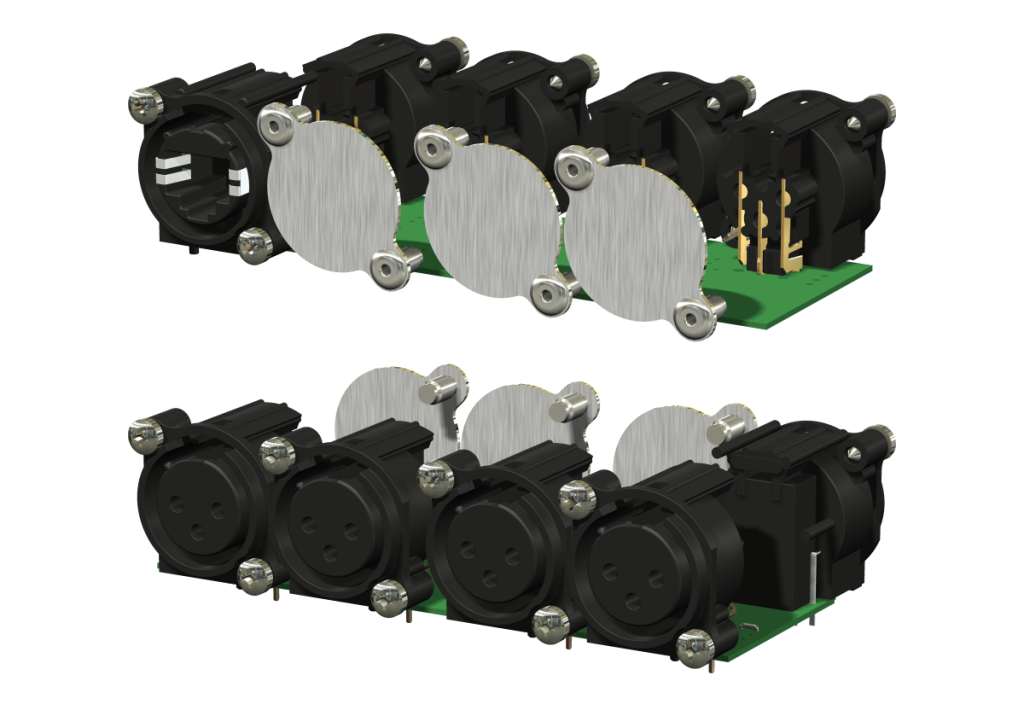

Cat Link fêmea oposto

BLOCO F A CAT LINK F OPOSTO IM102934
  • RJ45 para 4 XLR, 3 pinos, fêmea.
  • Posição dos conectores: RJ45 oposto aos XLRs
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 102934

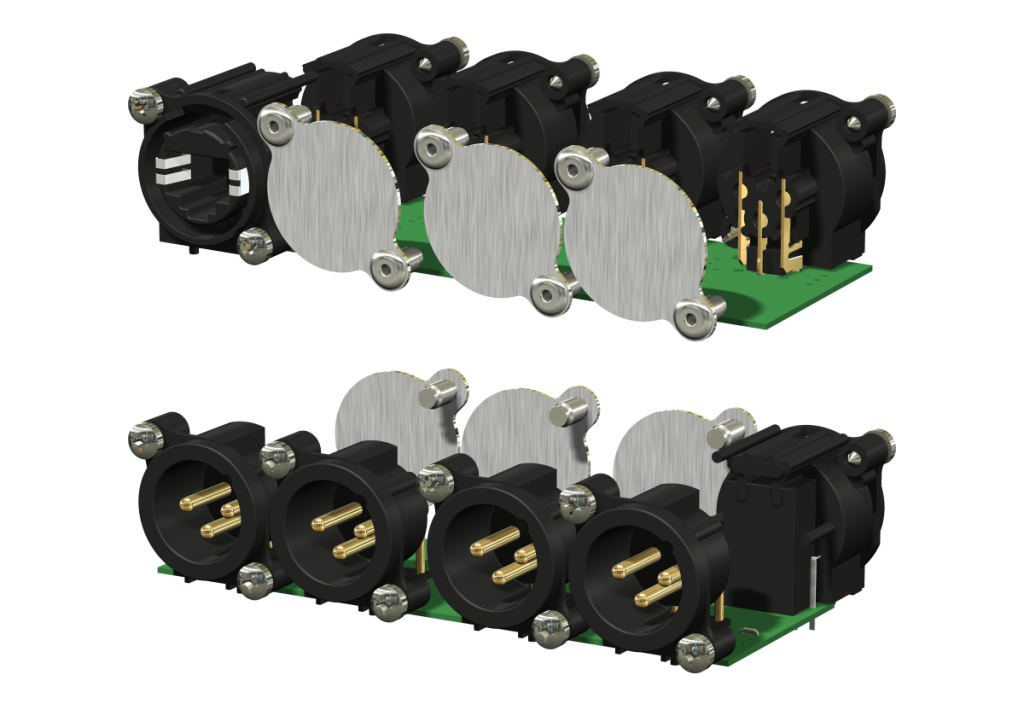

Cat Link macho oposto

BLOCO F A CAT LINK M OPOSTO IM102935
  • RJ45 para 4 XLR, 3 pinos, macho.
  • Posição dos conectores: RJ45 oposto aos XLRs
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 102935

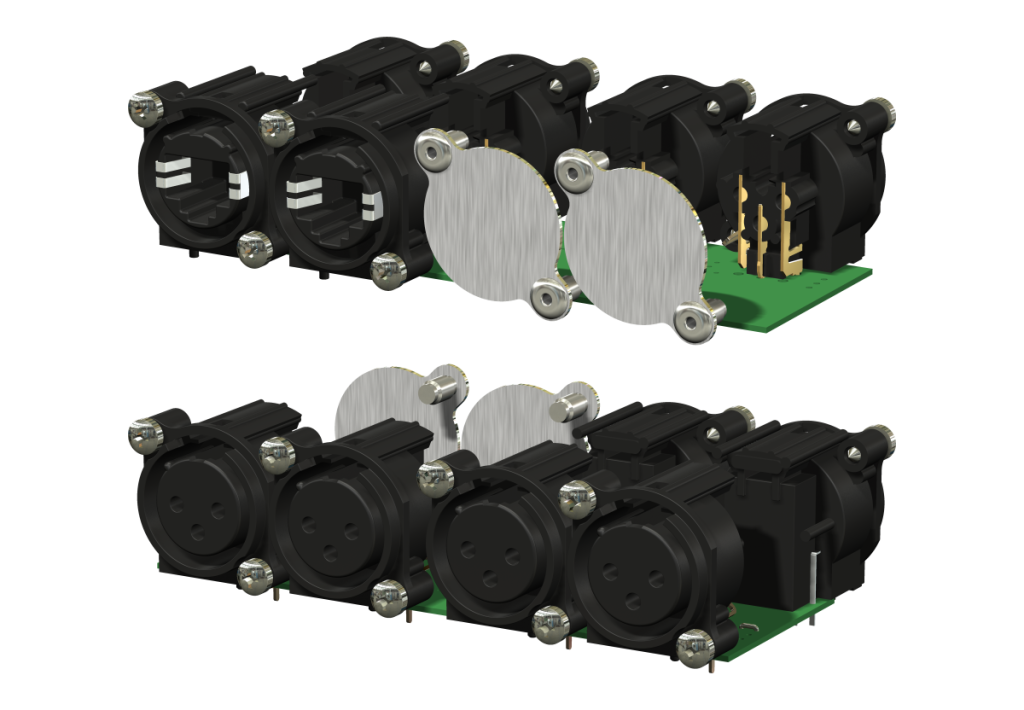

Cat Link fêmea + RJ45 oposto

BLOCO F A CAT LINK FRJ 45F OPOSTO IM103273
  • RJ45 para 4 XLR, 3 pinos, fêmea.
  • Posição dos conectores: RJ45 opostos aos XLRs
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Este bloco só pode ser usado para tráfego de sinais analógicos, sua impedância característica não é controlada.
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 103273

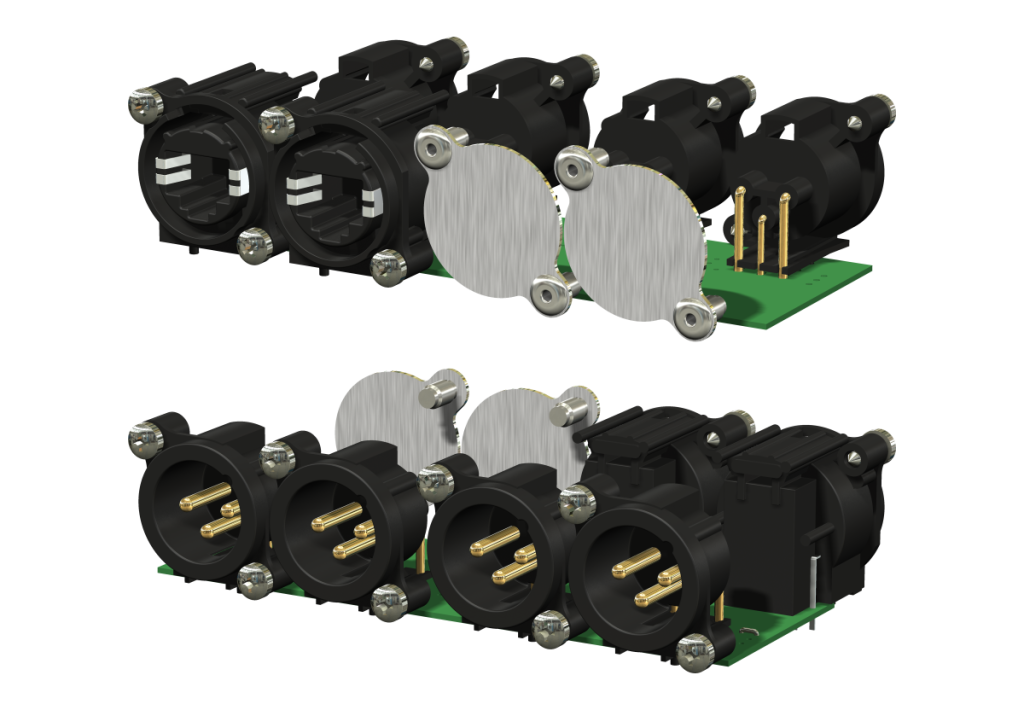

Cat Link macho + RJ45 oposto

BLOCO F A CAT LINK MRJ 45F OPOSTO IM103274
  • RJ45 para 4 XLR, 3 pinos, macho.
  • Posição dos conectores: RJ45 opostos aos XLRs
  • Posição de instalação: Par.
  • Conexão tipo Cat Link (pares trançados distribuídos para os XLRs com malha comum a todos).
  • Este bloco só pode ser usado para tráfego de sinais analógicos, sua impedância característica não é controlada.
  • O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.


SKU: 103274

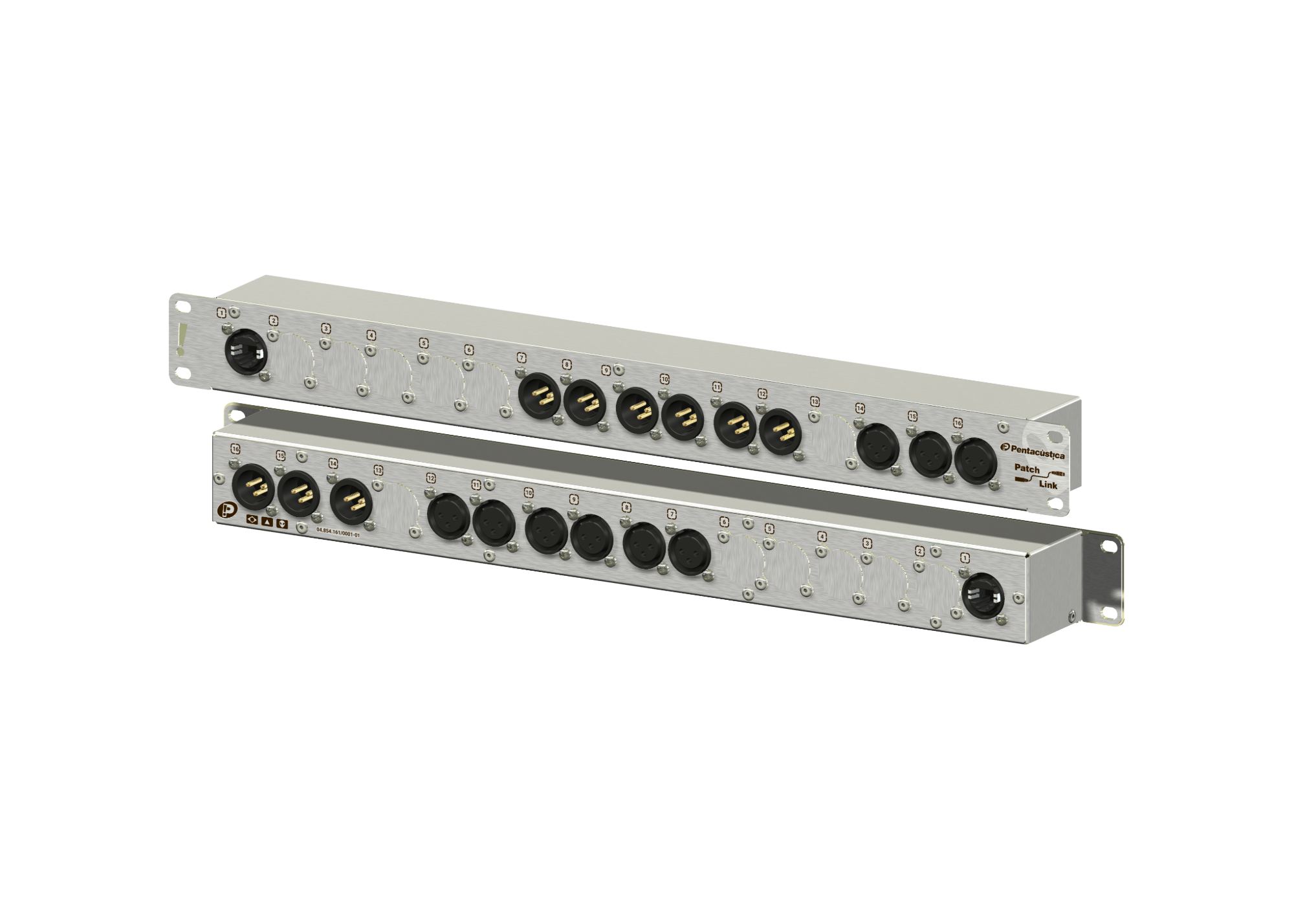

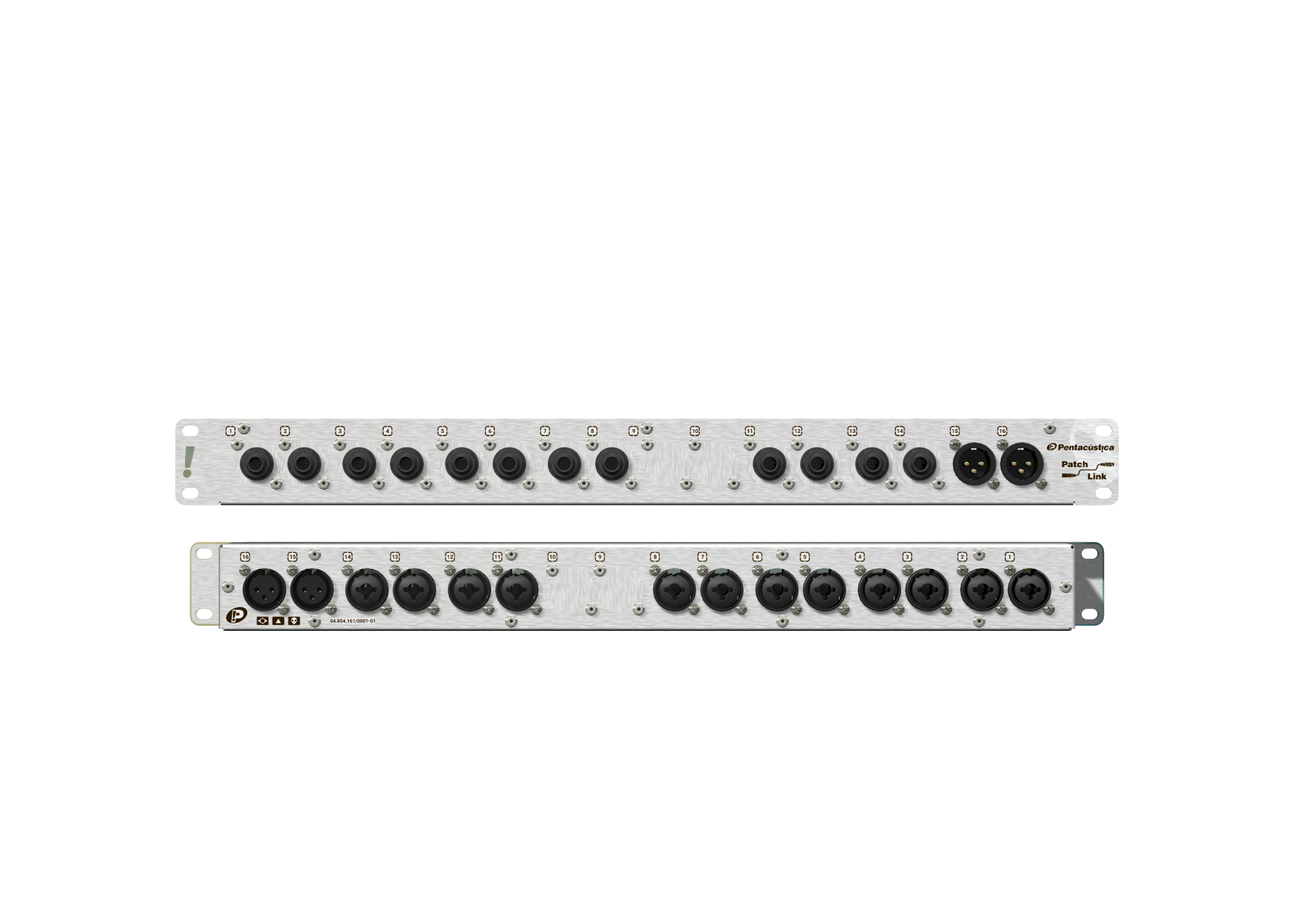

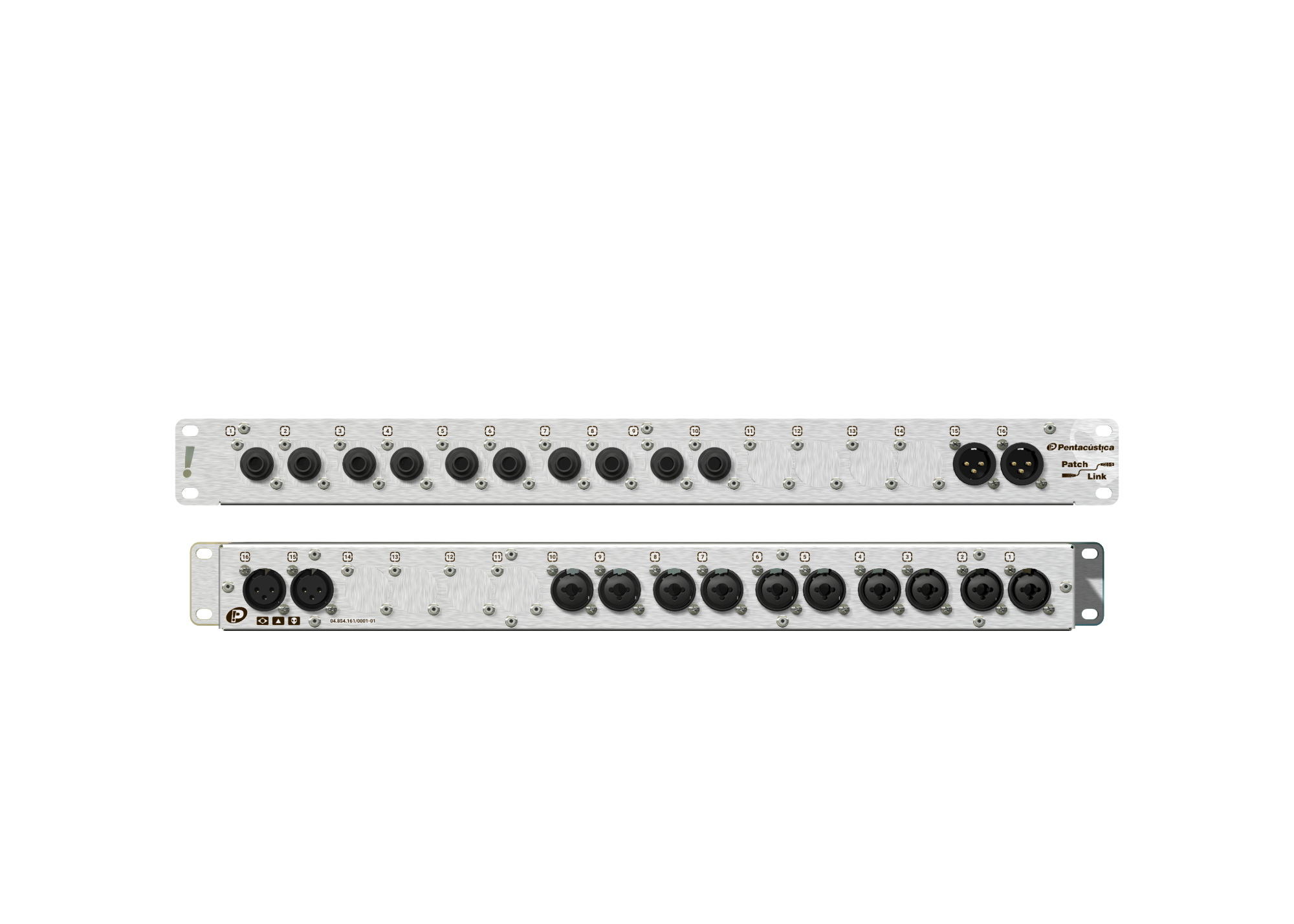

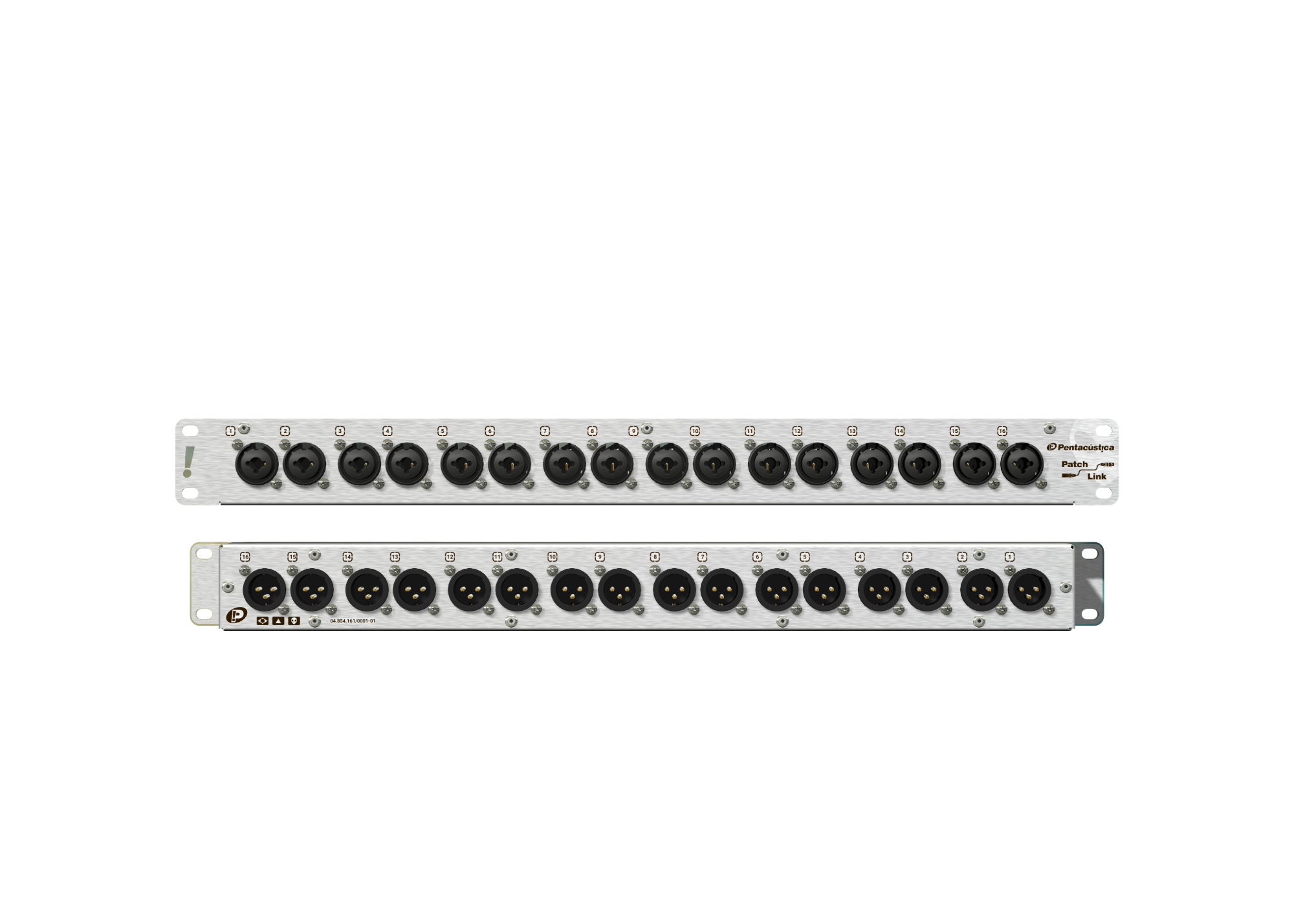

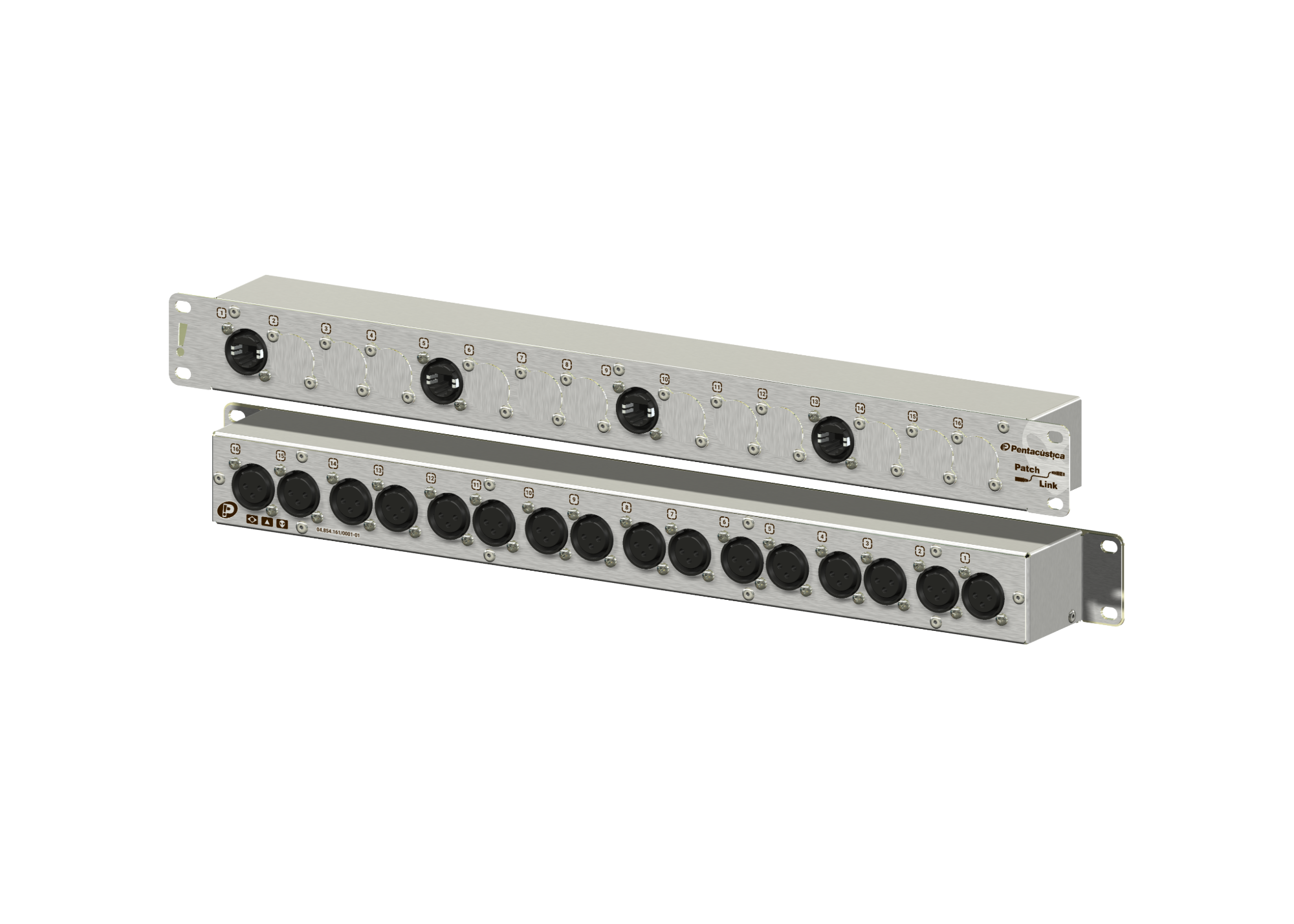

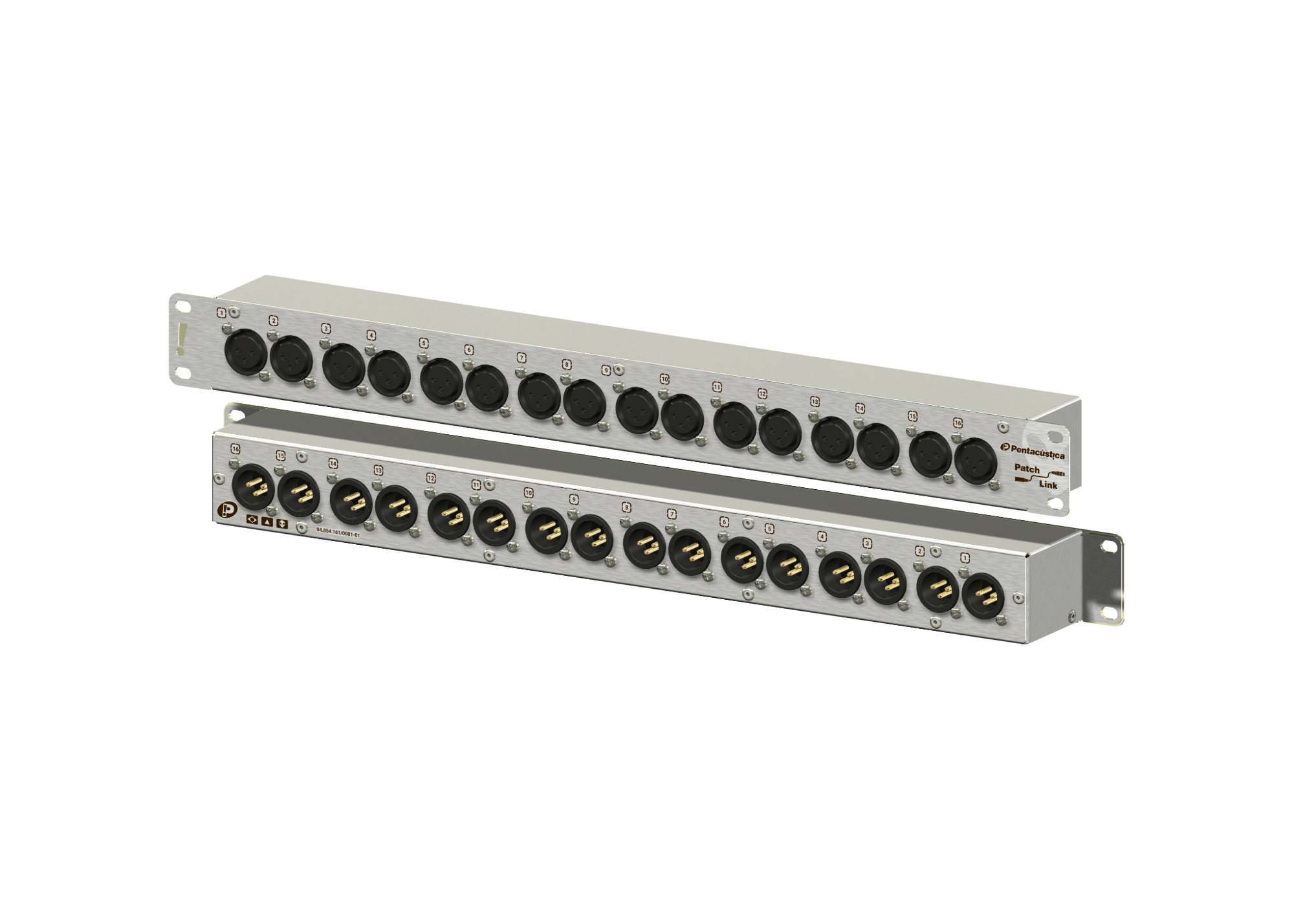

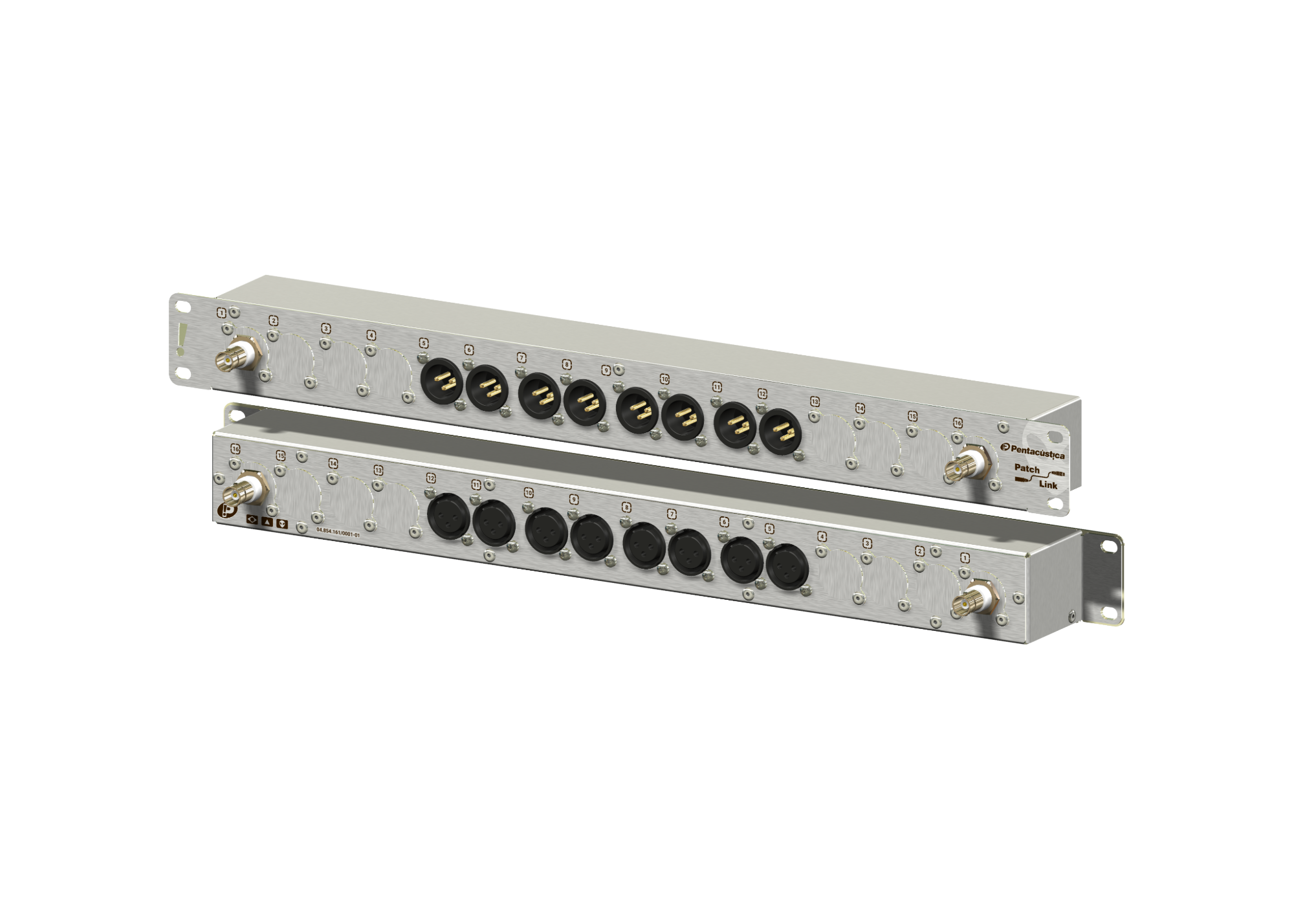

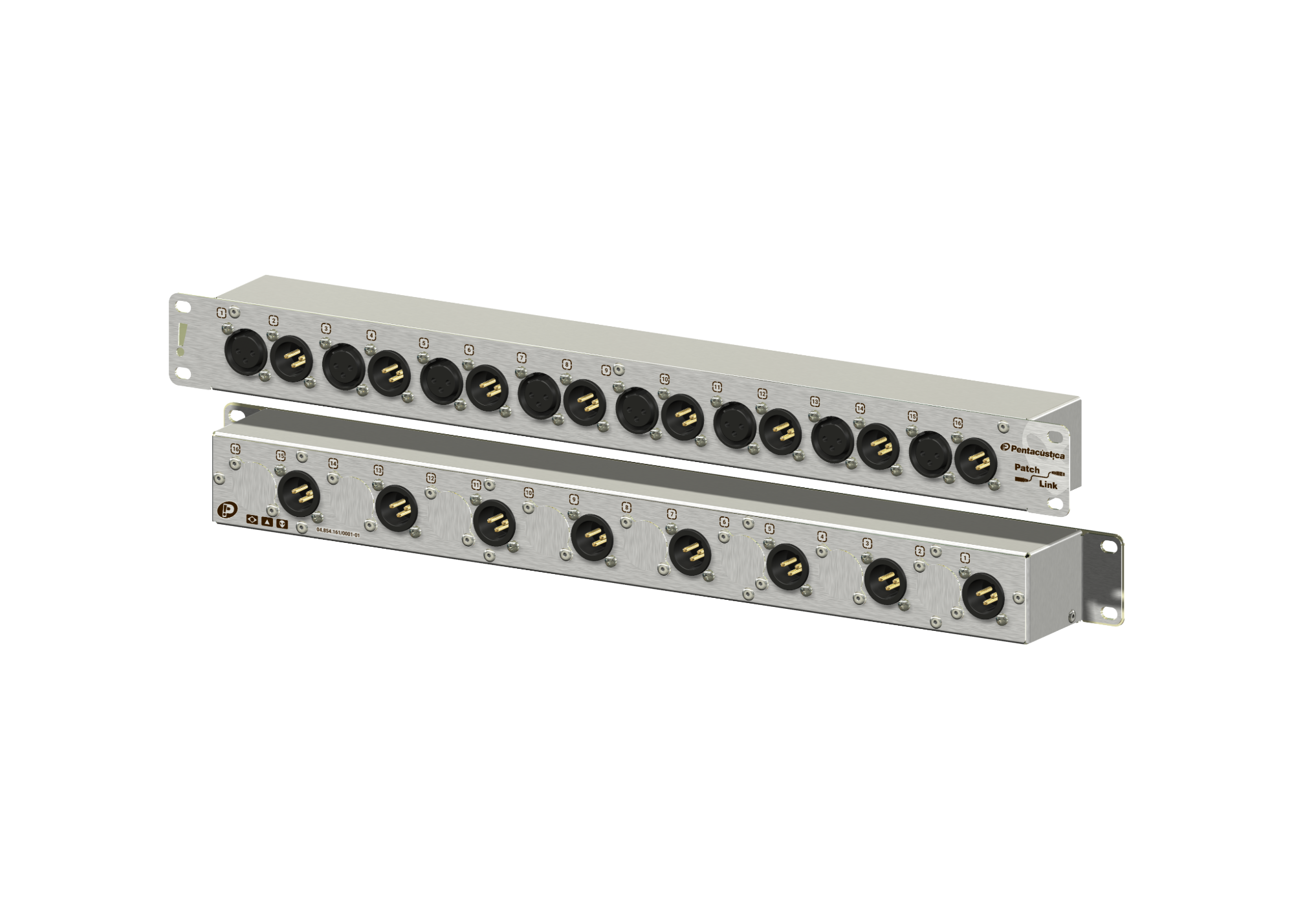

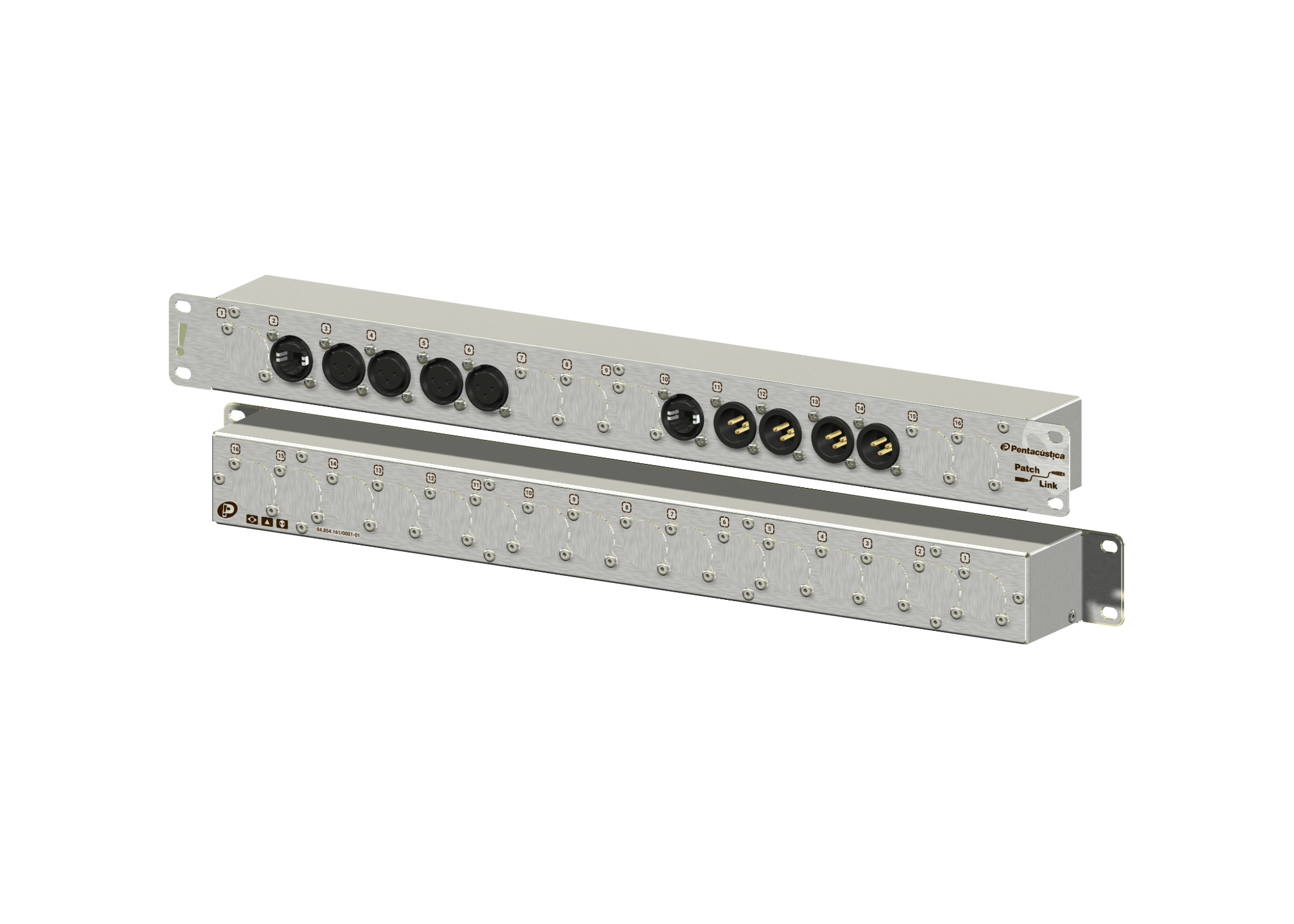

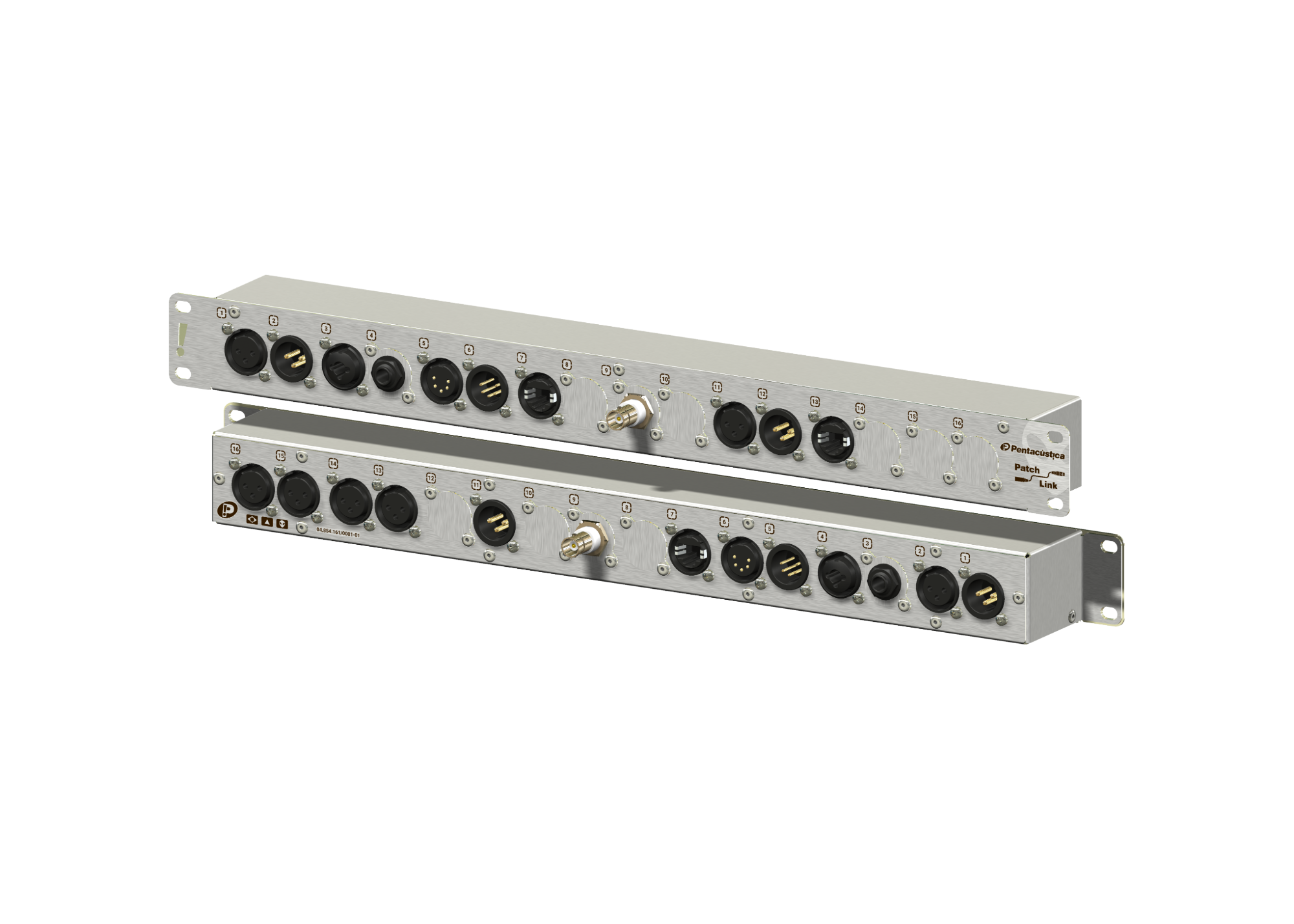

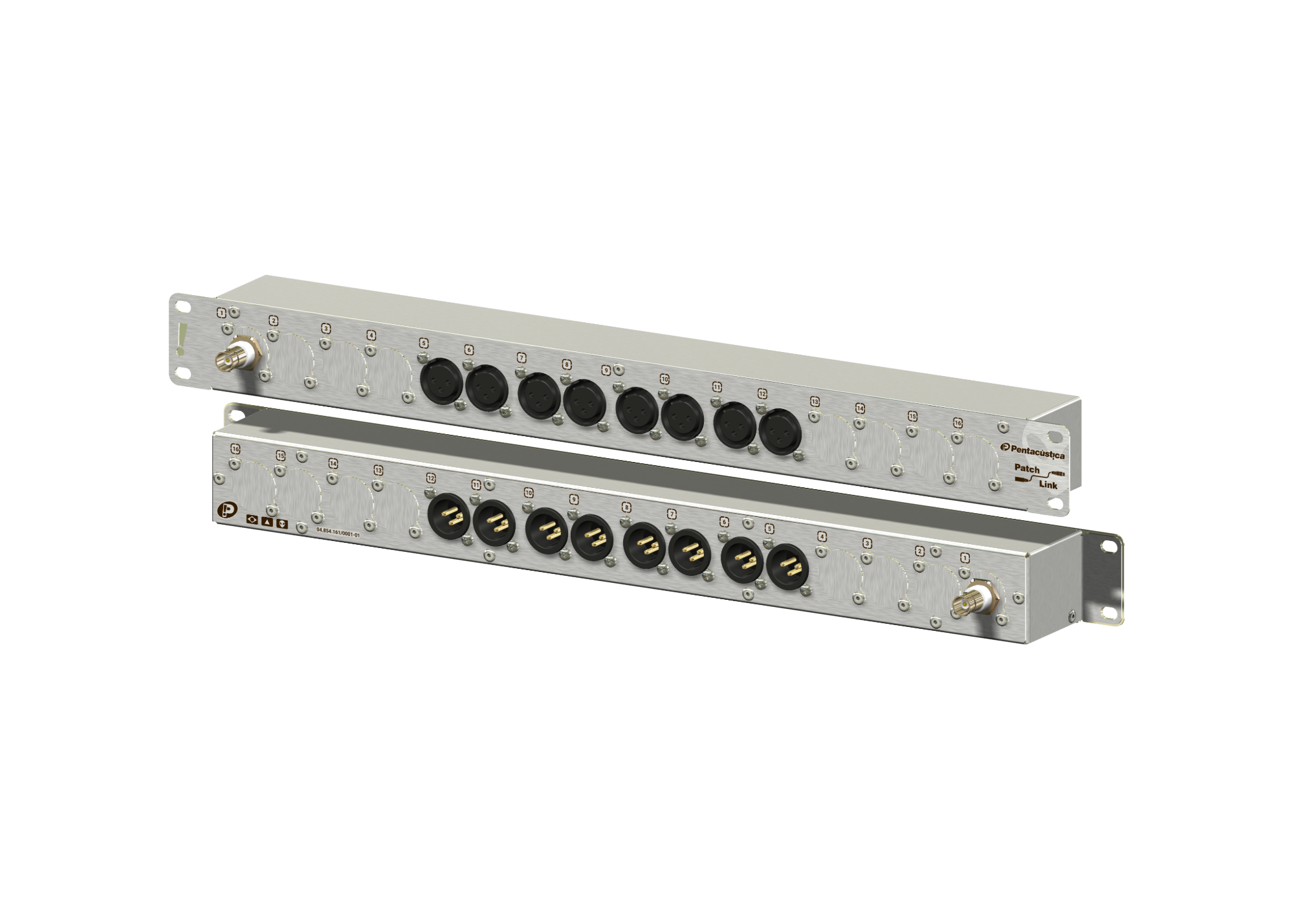

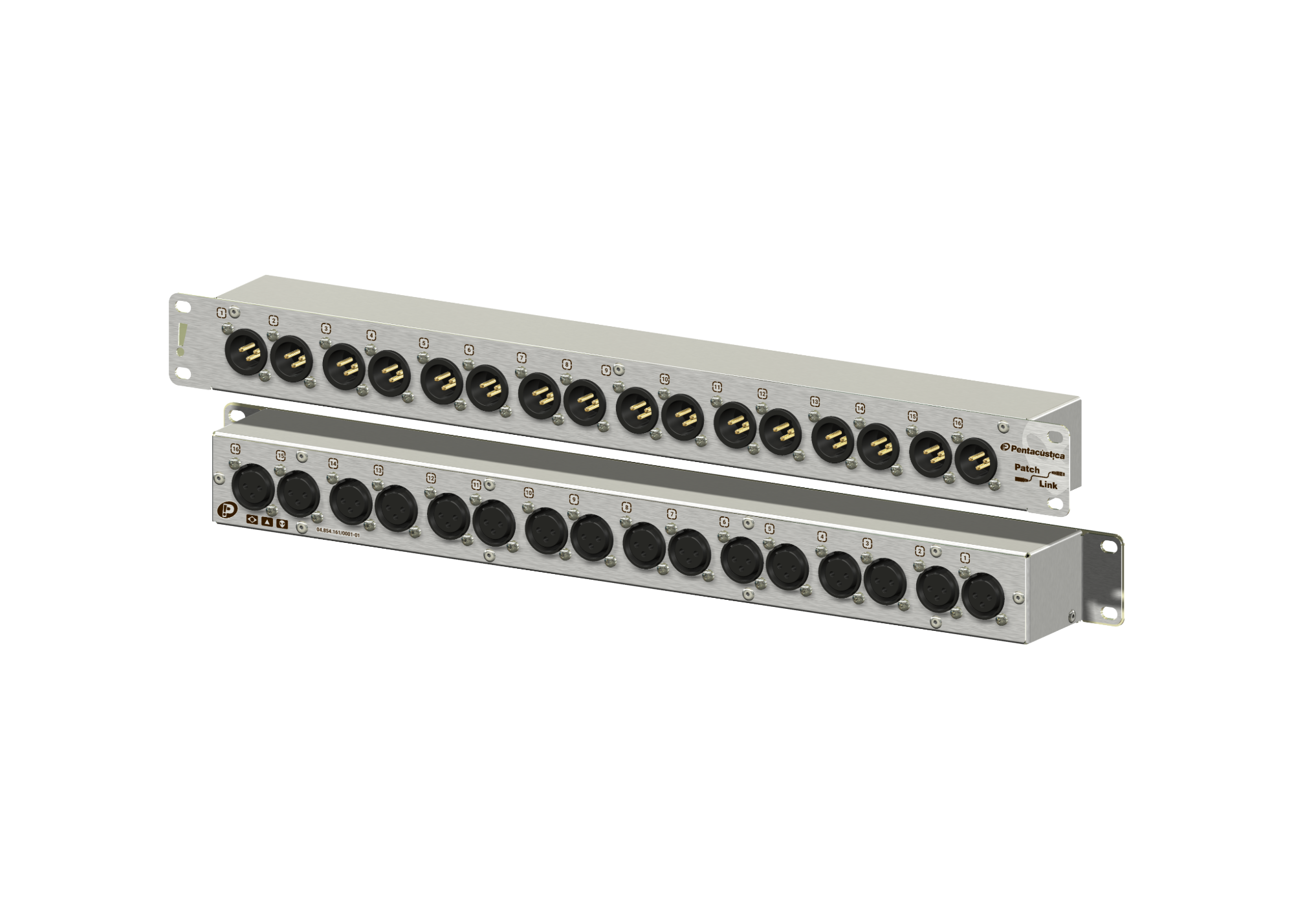

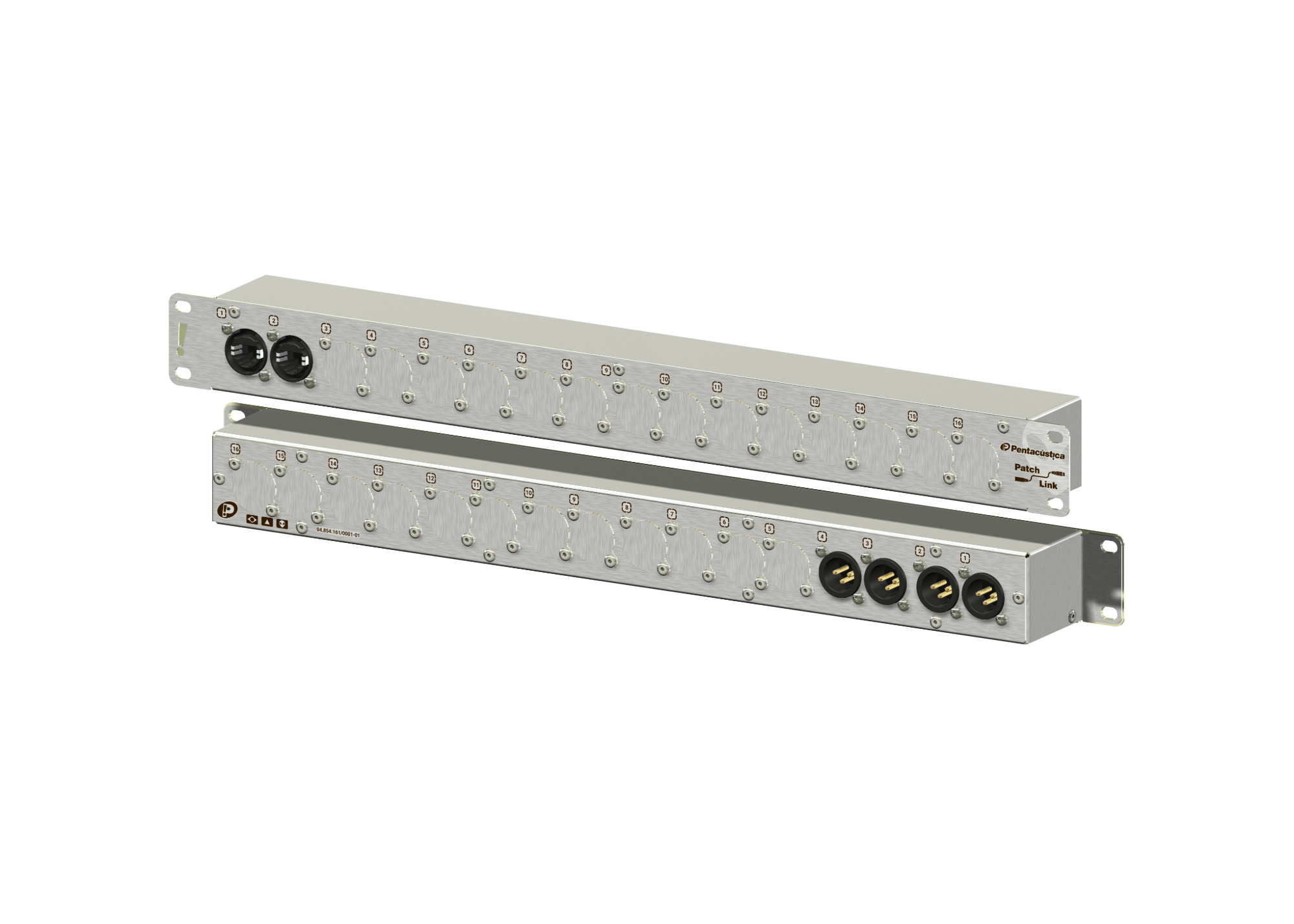

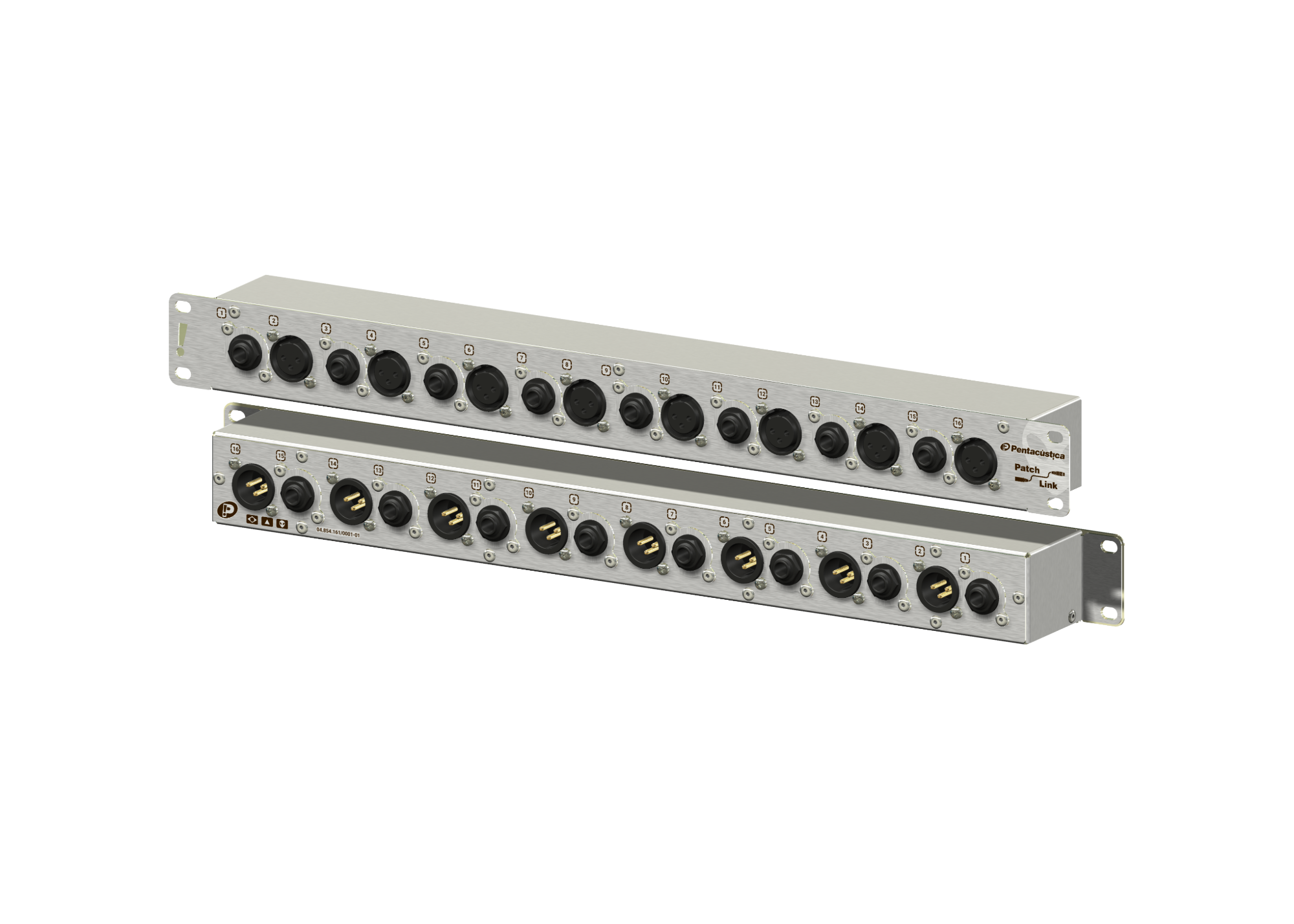

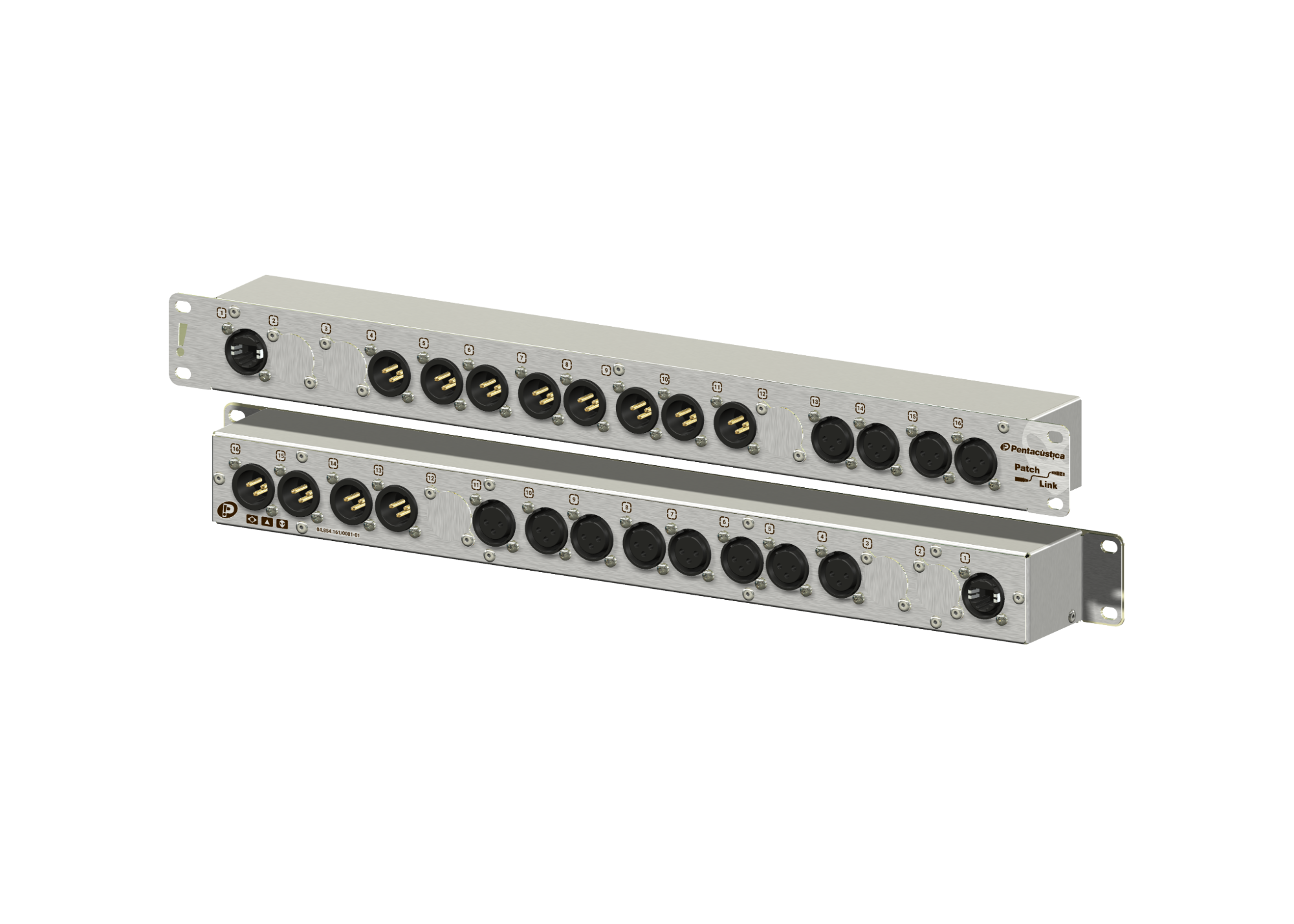

Exemplos de painéis de conexão monados
