Configure e customize, sem complicações, o produto exato para seu uso com a linha de painéis de conexões mais robusta e inteligente do mercado.
Painéis de conexões ou patch bays são peças essenciais em sistemas de áudio, vídeo, iluminação, streaming e broadcast, suas principais funções são:
- Organizar as conexões de entrada e saída dos diversos equipamentos eletrônicos montados num hard case ou bastidor 19″.
- Proteger a conexão original do produto contra desgaste mecânico.
- Favorecer o manuseio ergononicamente correto das conexões e desconexões, diminuindo os erros e aumentando a agilidade.
- Dar condições mais objetivas para a criação de procedimentos de montagem e interconexões dos sistemas.
- Alterar e/ou expandir, quando necessários, tipos e modelos de conexões.
O Switch Link é um patch criado para dar suporte a switches ethernet, interfaces de áudio e vídeo ou produtos de pequeno porte que precisam ser instalados internamente a racks 19″ e terem suas conexões colocadas para fora dele.
Especificamente nas conexões usando RJ45, nosso produto oferece uma maneira com custo acessível para a compatibilização da proteção do tipo Ethercon para estes conectores, contornando a necessidade de se utilizar modelos industriais muito mais caros.
O chassi possui a base para a instalação da interface e seis baias que podem ser preenchidas com os mais diversos tipos de conexões. Tudo é fornecido separadamente e você pode configurá-lo para ter a solução de conectividade ideal em seu sistema.
Nossa solução é totalmente modular, você pode modificá-la, expandindo, diminuindo ou alterando as posições, sem auxilio técnico e ferramentas especiais. A estratégia de colocar conectores tanto na parte frontal quanto na traseira do produto protege a conexão elétrica impedindo que objetos intrusos como fitas metalizadas e filamentos de fios, causem mal funcionamento. Esta técnica também possibilita a inserção de cabos com comprimentos diversos, montados e mantidos separadamente em local adequado. Enfim, uma solução para interconexão e distribuição dos mais diversos sinais de dados, completa, modular, inteligente e independente.
Abaixo mostramos os blocos que possuímos, mas antes citamos algumas informações que serão úteis na hora de configurar o painel final:
- As imagens mostram a frente e a traseira dos blocos, porém, alguns deles têm os dois lados idênticos ou não possuem conexões em um dos lados, nestes casos, mostramos apenas uma imagem.
- Os blocos de conexões podem ser montados em qualquer direção no chassi, ou seja, um bloco com conexão XLR macho para fêmea pode ter o macho na face frontal do chassi ou na traseira, basta inverter o sentido da instalação.
- O chassi possui furação com espaçamentos diferentes criando uma divisão de par em par, logo, blocos de conexões que ocupam mais de uma posição, precisam ser instalados em baias de números pares ou ímpares.
- Os módulos podem ser adquiridos separadamente e utilizados em outros gabinetes.
- O produto final é composto de módulos independentes, eles podem ser fornecidos desmontados ou já integrados ao chassi, basta nos informar que faremos isto sem custo algum.
- Os blocos de conexão são totalmente isolados, ou seja, não possuem ligação elétrica com o gabinete.
- Todos os módulos são acompanhados dos seus elementos de fixação.
- Caso exista a necessidade de incluir uma solução completa no memorial descritivo de um projeto ou licitação, podemos criar um código único e uma descrição específica para simplificar o processo, consulte-nos.

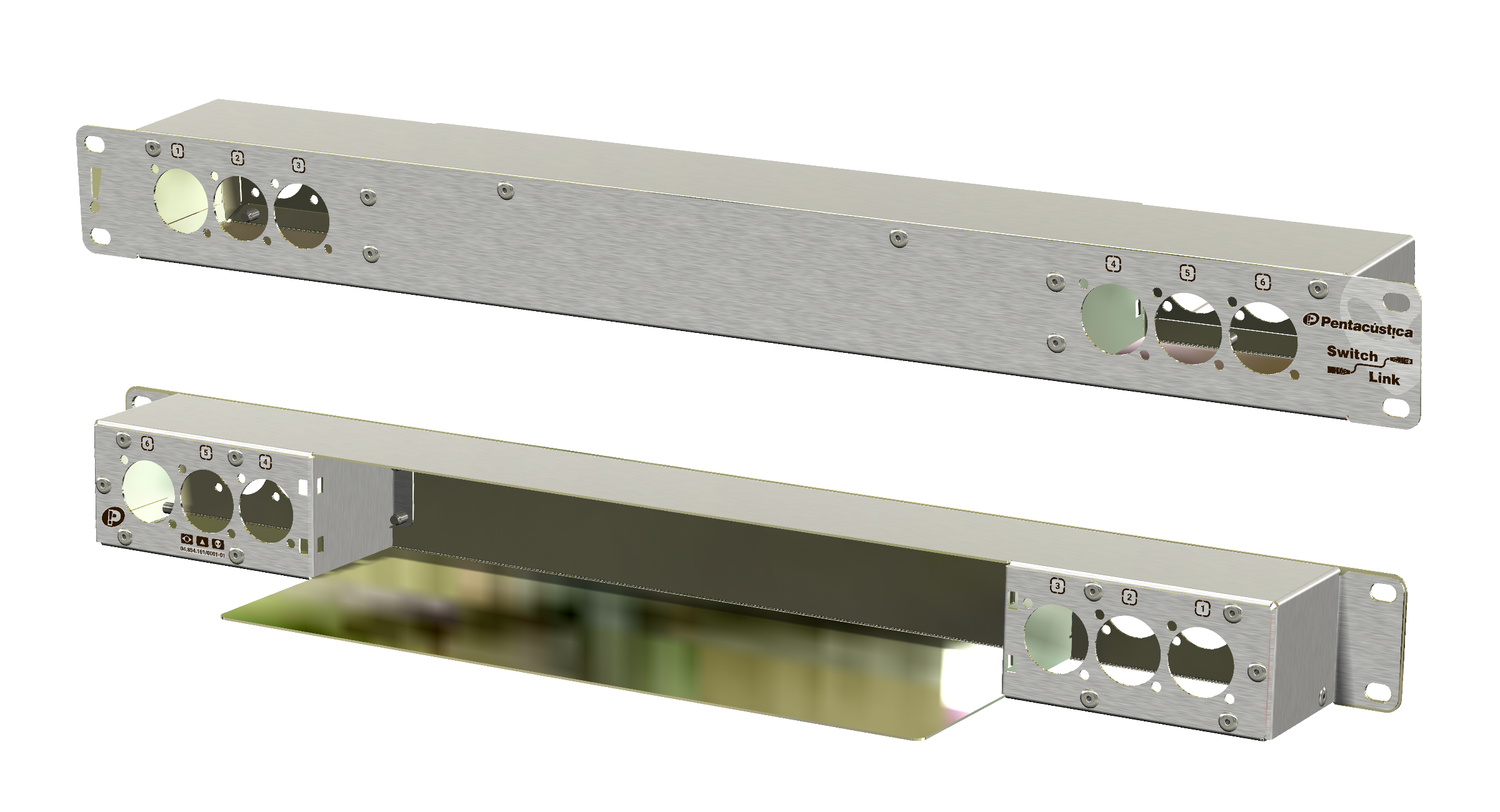

Switch Link Chassis 6 baias
![Painel de conexões configurável Switch Link A 1 SWITCH LINK A CHASSIS 6 BAIAS IM103312](https://pentacustica.com/ftp/SWITCH-LINK-A_CHASSIS-6-BAIAS_IM103312-1024x555.png)
- Gabinete com 6 baias (posições).
- Furação para conectores com flange do tipo A ou B.
- Gabinete construído em aço inox.
- Largura: 480mm (19″) – Altura: 44mm (1U) – Profundidade: 53mm – Peso: 0,55kg.
SKU: 103277

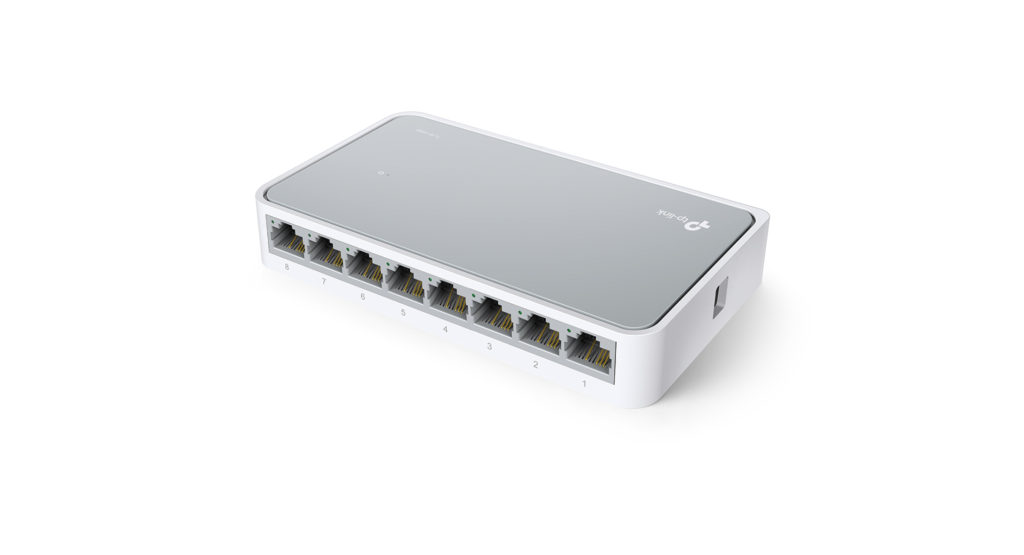

Bloco de patch Switch 10/100, 8 portas, Não gerenciável
![Painel de conexões configurável Switch Link A 2 SWITCH 8 X PRTS 10 100 TP LINK TL SF1008 IM101536](https://pentacustica.com/ftp/SWITCH-8-X-PRTS-10-100_TP_LINK-TL-SF1008_IM101536-1024x555.png)
- Switch não gerenciável 10/100Mbit/s
- 8 portas
- Duas unidades podem ser instaladas no chassis.
SKU: 103501
Tampa cega > Tampa cega
![Painel de conexões configurável Switch Link A 3 BLOCO F A TAMPA CEGA TAMPA CEGA IM101418](https://pentacustica.com/ftp/BLOCO-F-A_TAMPA-CEGA-TAMPA-CEGA_IM101418-1024x414.png)
- Par de tampas cegas.
- Posição de instalação: Par ou ímpar.
SKU: 101418
RJ45 fêmea > RJ45 fêmea oposto
![Painel de conexões configurável Switch Link A 4 BLOCO F A RJ 45F RJ 45F OPOSTO IM101509](https://pentacustica.com/ftp/BLOCO-F-A_RJ-45F-RJ-45F_OPOSTO_IM101509-1024x414.png)
- RJ45 fêmea para RJ45 fêmea.
- Posição dos conectores: um oposto ao outro.
- Posição de instalação: Par ou ímpar.
- Conexão pino a pino (Não normatizada).
- Opera em redes 1000BASE-T (Gigabit).
- Dispositivos PoE+ podem ser utilizados.
- O conector aceita proteção para o plugue RJ45 macho tipo EtherCON.
SKU: 101509
BNC 50 ohms fêmea > BNC 50 ohms fêmea
![Painel de conexões configurável Switch Link A 5 BLOCO F A BNC 50R F BNC 50R F IM101508](https://pentacustica.com/ftp/BLOCO-F-A_BNC-50R-F-BNC-50R-F_IM101508-1024x414.png)
- BNC fêmea 50Ω para BNC fêmea 50Ω.
- Posição dos conectores: um oposto ao outro.
- Posição de instalação: Par ou ímpar.
- Conexão pino a pino (Não normatizada).
- Impedância característica (Z0) igual a 50Ω, adequado para sinais de RF.
SKU: 101508
BNC 75 ohms fêmea > BNC 75 ohms fêmea
![Painel de conexões configurável Switch Link A 5 BLOCO F A BNC 50R F BNC 50R F IM101508](https://pentacustica.com/ftp/BLOCO-F-A_BNC-50R-F-BNC-50R-F_IM101508-1024x414.png)
- BNC fêmea 75Ω para BNC fêmea 75Ω.
- Posição dos conectores: um oposto ao outro.
- Posição de instalação: Par ou ímpar.
- Conexão pino a pino (Não normatizada).
- Impedância característica (Z0) igual a 75Ω, adequado para sinais de vídeo SDI e world clock.
SKU: 101624
XLR-3 macho > XLR-3 fêmea
![Painel de conexões configurável Switch Link A 7 BLOCO F A XLR 3M XLR 3F IM102961](https://pentacustica.com/ftp/BLOCO-F-A_XLR-3M-XLR-3F_IM102961-1024x414.png)
- XLR, 3 pinos, macho para XLR, 3 pinos, fêmea.
- Posição dos conectores: um oposto ao outro.
- Posição de instalação: Par ou ímpar.
- Conexão pino a pino (Não normatizada).
- Impedância característica (Z0) igual a 100Ω, aceita sinais analógicos e digitais (AES/EBU, DMX, etc).
SKU: 102961
Combo > XLR-3 macho
![Painel de conexões configurável Switch Link A 8 BLOCO F A COMBO XLR 3M IM102660](https://pentacustica.com/ftp/BLOCO-F-A_COMBO-XLR-3M_IM102660-1024x414.png)
- XLR, 3 pinos, macho para Combo (XLR-3 e 1/4″ TRS).
- Posição dos conectores: um oposto ao outro.
- Posição de instalação: Par ou ímpar.
- Conexão pino a pino (Não normatizada).
- No conector Combo os pinos T, R e S estão ligados aos pinos 2, 3, e 1 do XLR.
SKU: 102962
Bloco de patch flange A XLR-3 fêmea + XLR-3 macho > XLR-3 macho + XLR-3 macho
![Painel de conexões configurável Switch Link A 9 BLOCO F A XLR 3FT CEGA XLR 3MXLR 3M](https://pentacustica.com/ftp/BLOCO-F-A_XLR-3FT-CEGA-XLR-3MXLR-3M-1024x414.png)
- XLR, 3 pinos, fêmea para 3 XLR, 3, macho
- Posição dos conectores: XLR fêmea ao lado de um XLR macho e dois XLRs macho opostos ao conjunto anterior.
- Posição de instalação: Ímpar.
- Conexão pino a pino (Meio normatizada).
- Este bloco de conexões só aceita sinais analógicos.
SKU: 101394
Bloco de patch flange A XLR-3 fêmea + XLR-3 macho > XLR-3 macho + XLR-3 macho
![Painel de conexões configurável Switch Link A 10 BLOCO F A XLR 3FXLR 3M XLR 3MT CEGA](https://pentacustica.com/ftp/BLOCO-F-A_XLR-3FXLR-3M-XLR-3MT-CEGA-1024x414.png)
- XLR, 3 pinos, fêmea para 2 XLR, 3, macho
- Posição dos conectores: XLR fêmea ao lado de um XLR macho e um XLR macho oposto ao conjunto anterior.
- Posição de instalação: Ímpar.
- Conexão pino a pino (Não normatizada).
- Este bloco de conexões só aceita sinais analógicos.
SKU: 101375
Exemplos de painéis de conexão montados

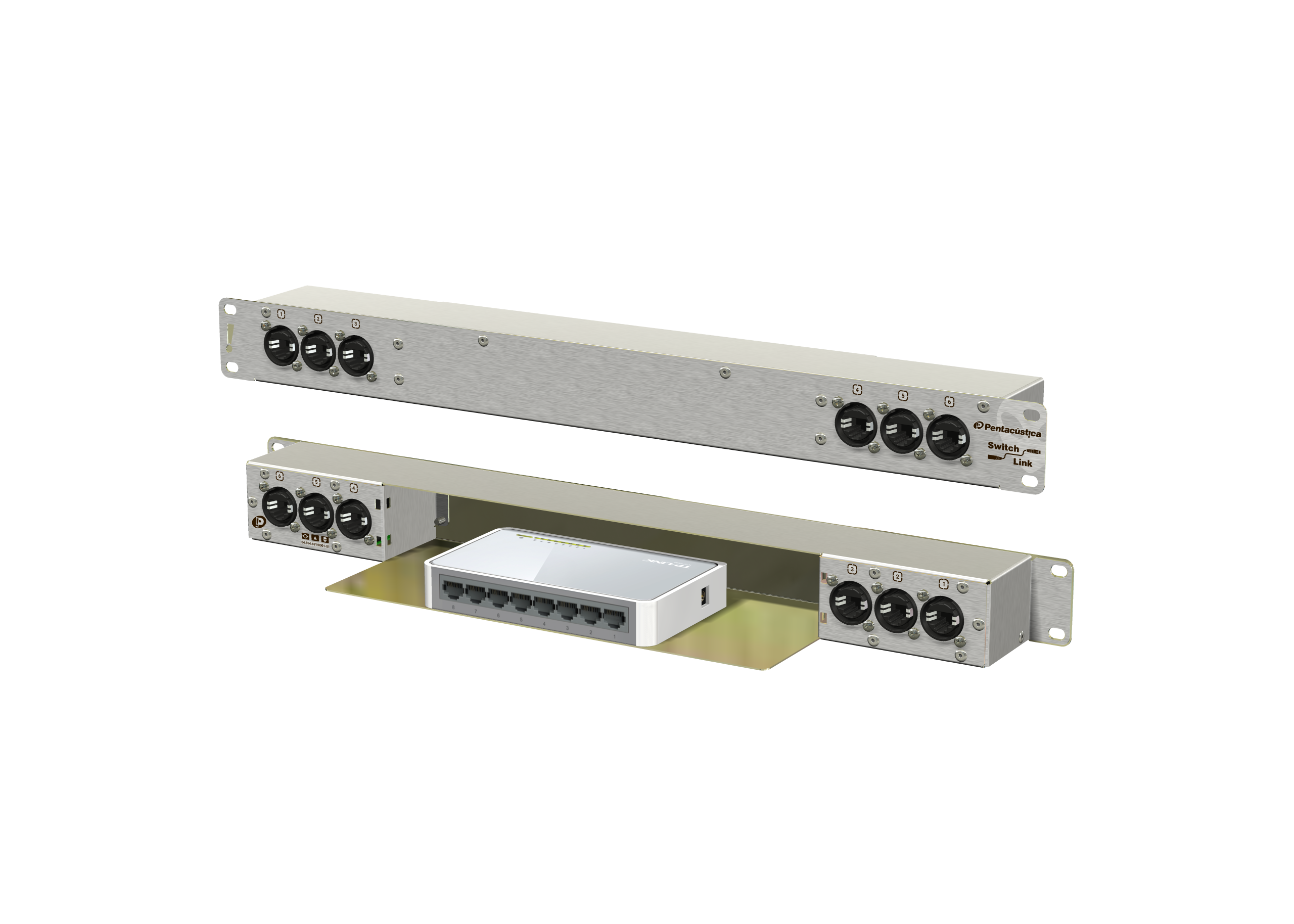

![Painel de conexões configurável Switch Link A 11 2 I/Os externos e 6 internos. Setup padrão, muito utilizado em racks de amplificadores.](https://pentacustica.com/ftp/Switch-Link_APP_001-1024x768.png)

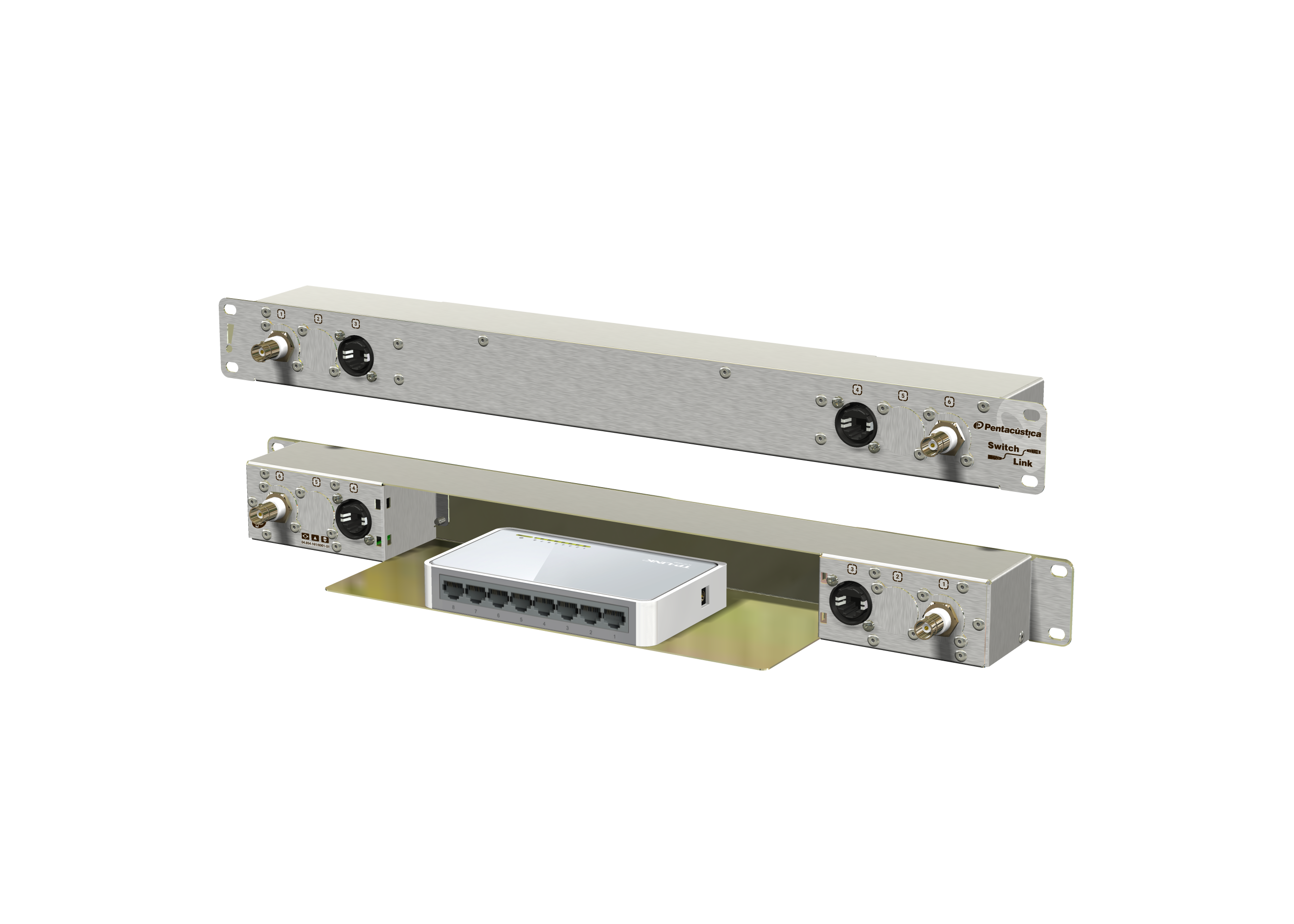

![Painel de conexões configurável Switch Link A 12 2 BNC-50R, 2 I/Os externos e 6 internos. Uma opção interessante para racks de equipamentos wireless](https://pentacustica.com/ftp/Switch-Link_APP_002-1024x768.png)
![Painel de conexões configurável Switch Link A 13 6 I/Os externos e 2 internos. Usado como switch centralizador.](https://pentacustica.com/ftp/Switch-Link_APP_003-1024x768.png)
