Plugues e tomadas IEC-60309 / CEE-17: Mundialmente conhecidas como conexões CEE ou por plugues e tomadas industriais. Aqui no Brasil são comumente chamadas de tomadas Steck devido a popularidade dos produtos fabricados por aquela marca.
Conectores elétricos usados no mundo todo, são extremamente versáteis, robustos e seguros. Suas cores definem a faixa de tensão e frequência do sinal elétrico e eles são oferecidos para as correntes de 16A, 32A, 63A e a125A com 2, 3, 4, e 5 pinos.
A Pentacústica utiliza somente produtos certificados e homologados nos modelos de 32A e 63A. Sob consulta podemos fabricar alguns produtos com conexões de 125A.

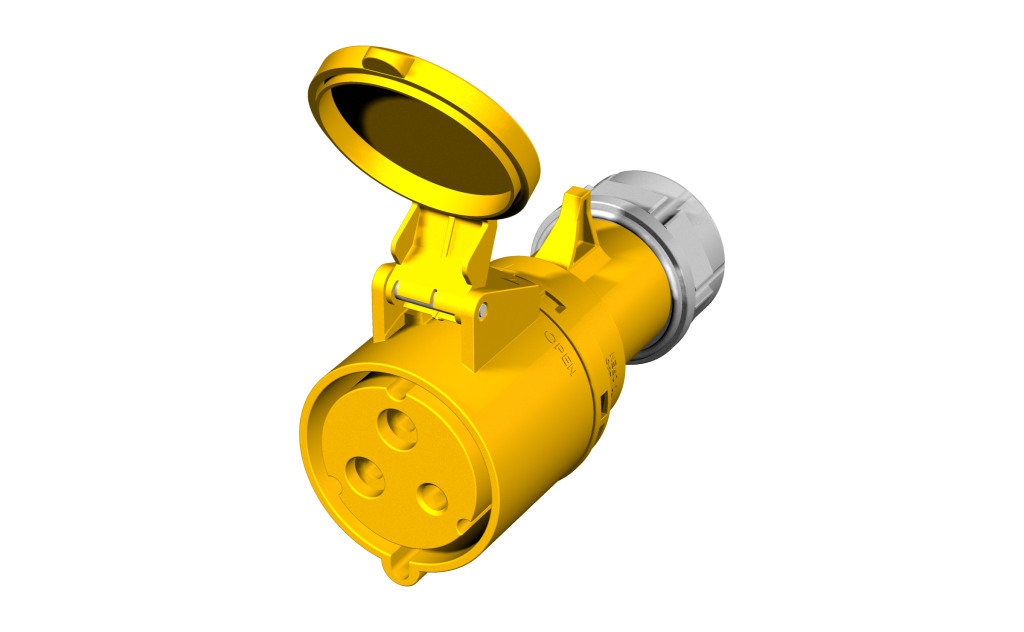

Plugue CEE-32A, 3 polos, fêmea, amarelo
- Tensão de operação: 100V a 130V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C.
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 4h.
SKU: 100190

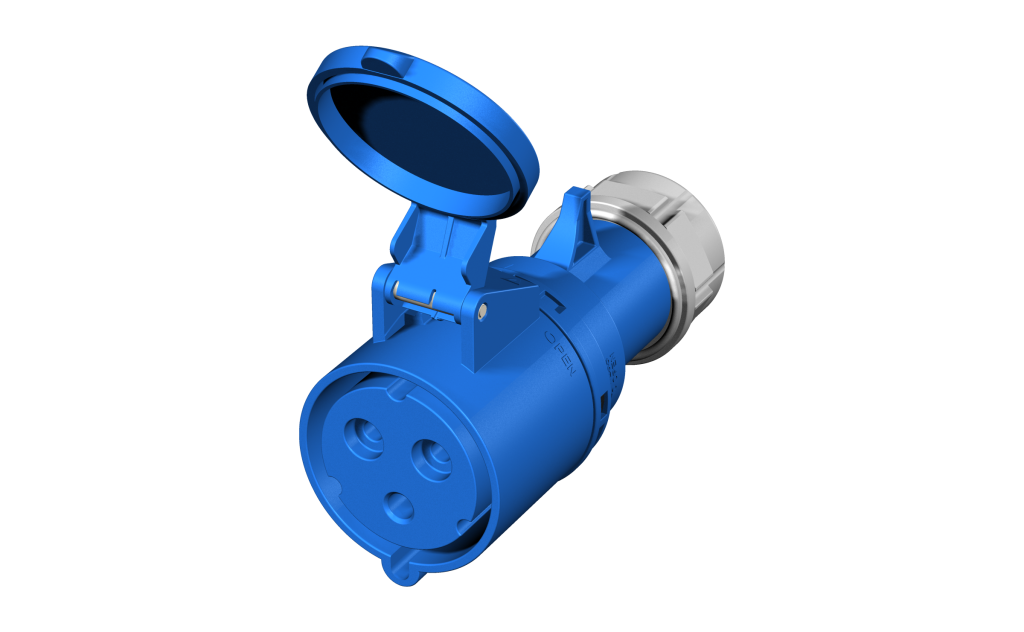

Plugue CEE-32A, 3 polos, fêmea, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 6h.
SKU: 100191

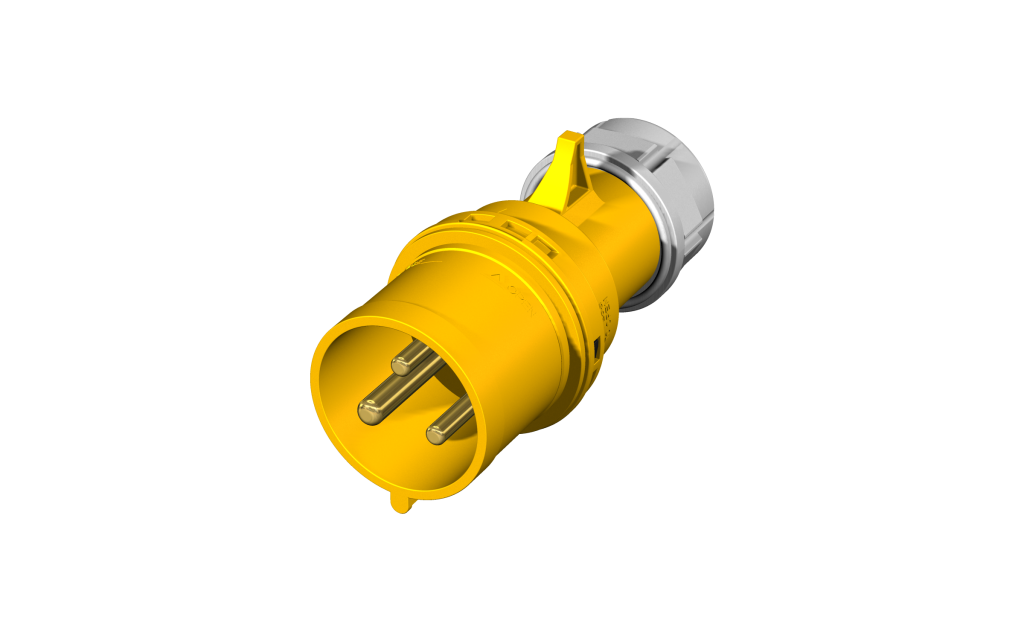

Plugue CEE-32A, 3 polos, macho, amarelo
- Tensão de operação: 100V a 130V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C.
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 4h.
SKU: 100281

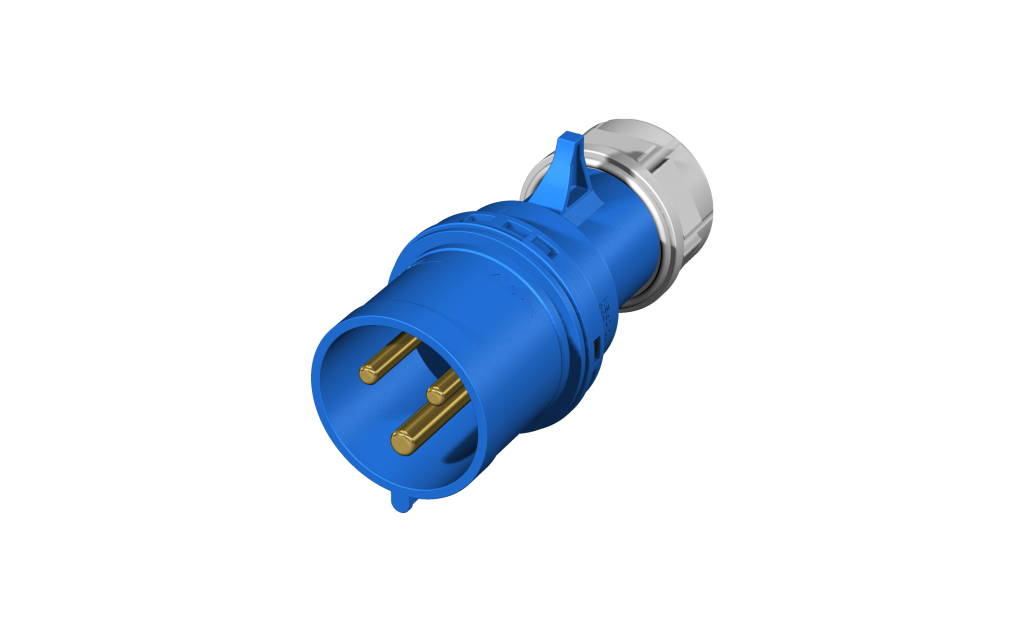

Plugue CEE-32A, 3 polos, macho, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 6h.
SKU: 100282
Plugue CEE-32A, 4 polos, fêmea, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 9h.
SKU: 100786

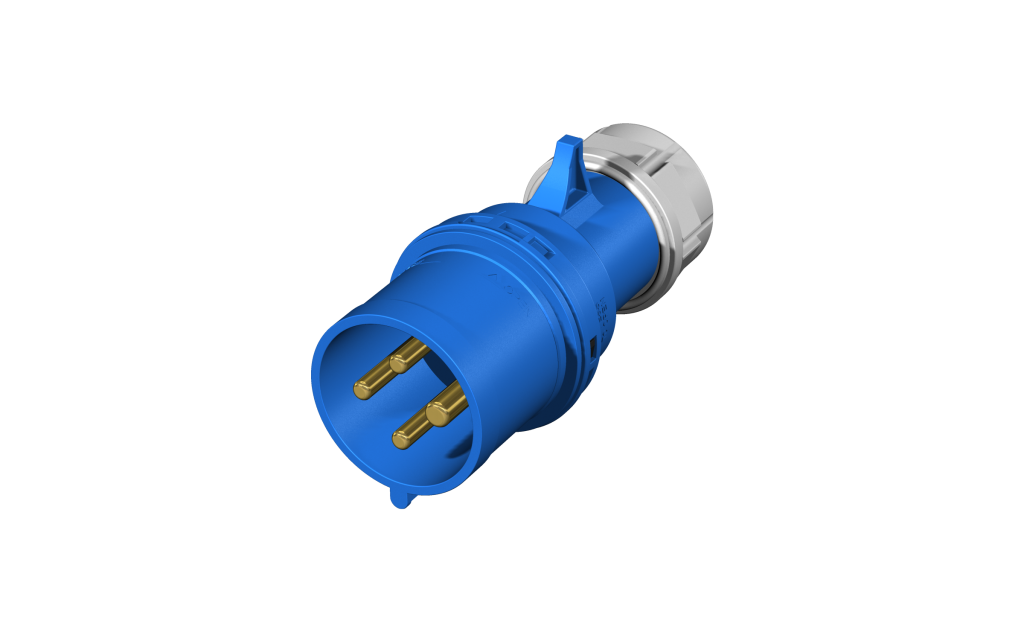

Plugue CEE-32A, 4 polos, macho, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 9h.
SKU: 100787
Plugue CEE-32A, 5 polos, fêmea, vermelho
- Tensão de operação: 380V a 480V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 6h.
SKU: 103027

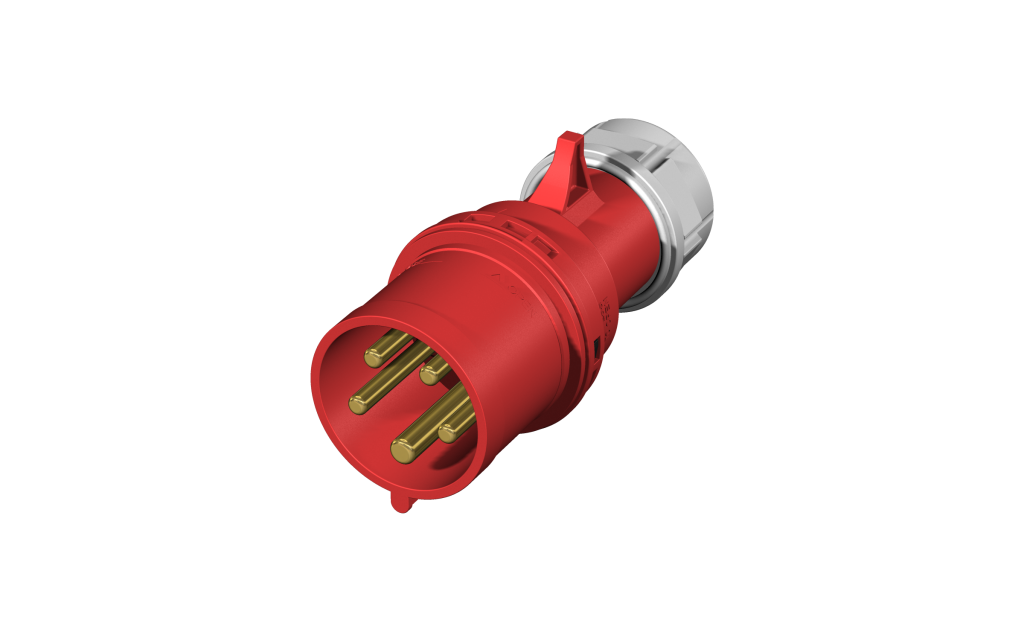

Plugue CEE-32A, 5 polos, macho, vermelho
- Tensão de operação: 380V a 480V / 50Hz ou 60Hz.
- Corrente de operação: 32A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 2,5mm² a 10mm².
- Posição do condutor de proteção: 6h.
SKU: 103028

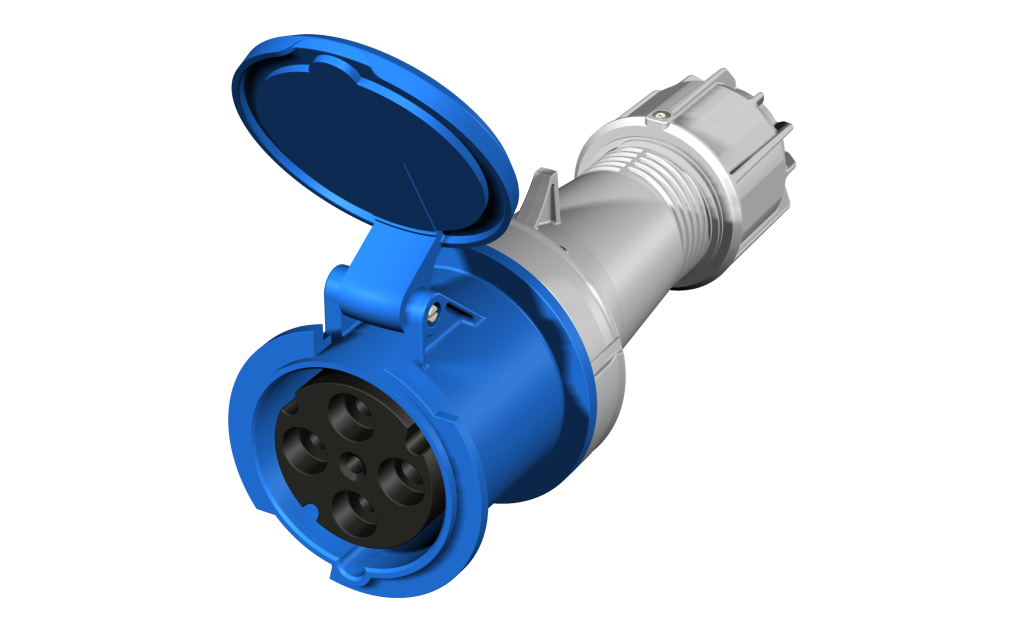

Plugue CEE-63A, 4 polos, fêmea, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 63A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 6mm² a 25mm².
- Posição do condutor de proteção: 9h.
SKU: 100286
Plugue CEE-63A, 4 polos, macho, azul
- Tensão de operação: 200V a 250V / 50Hz ou 60Hz.
- Corrente de operação: 63A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 6mm² a 25mm².
- Posição do condutor de proteção: 9h.
SKU: 100285

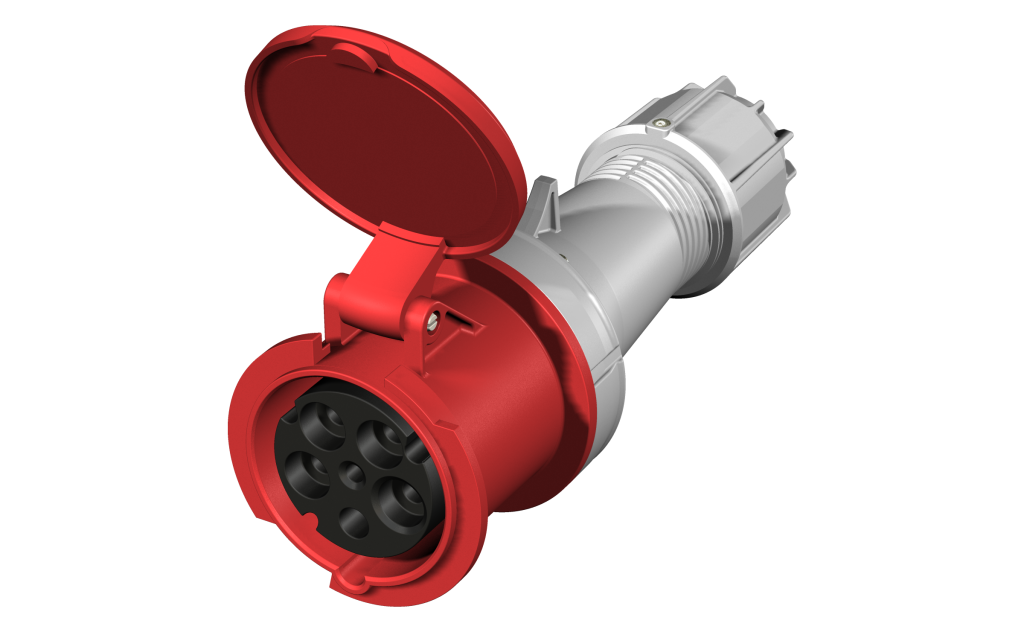

Plugue CEE-63A, 5 polos, fêmea, vermelho
- Tensão de operação: 380V a 480V / 50Hz ou 60Hz.
- Corrente de operação: 63A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 6mm² a 25mm².
- Posição do condutor de proteção: 6h.
SKU: 100788

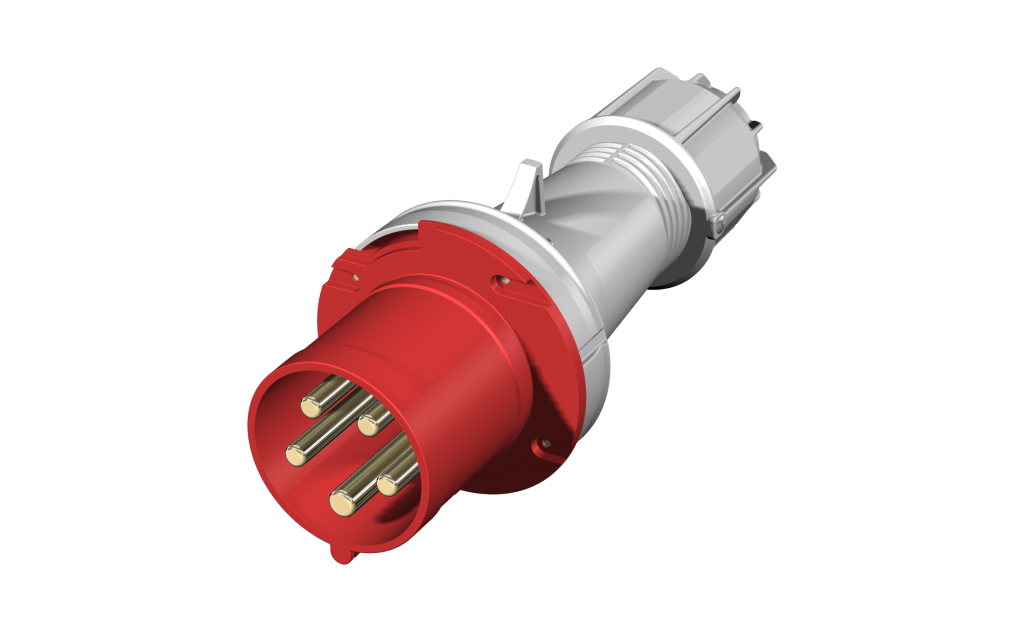

Plugue CEE-63A, 5 polos, macho, vermelho
- Tensão de operação: 380V a 480V / 50Hz ou 60Hz.
- Corrente de operação: 63A contínuos.
- Temperatura ambiente de operação: -25°C a 45°C
- Grau de proteção: IP44.
- Bitola de cabo compatível: 6mm² a 25mm².
- Posição do condutor de proteção: 6h.
SKU: 100789
