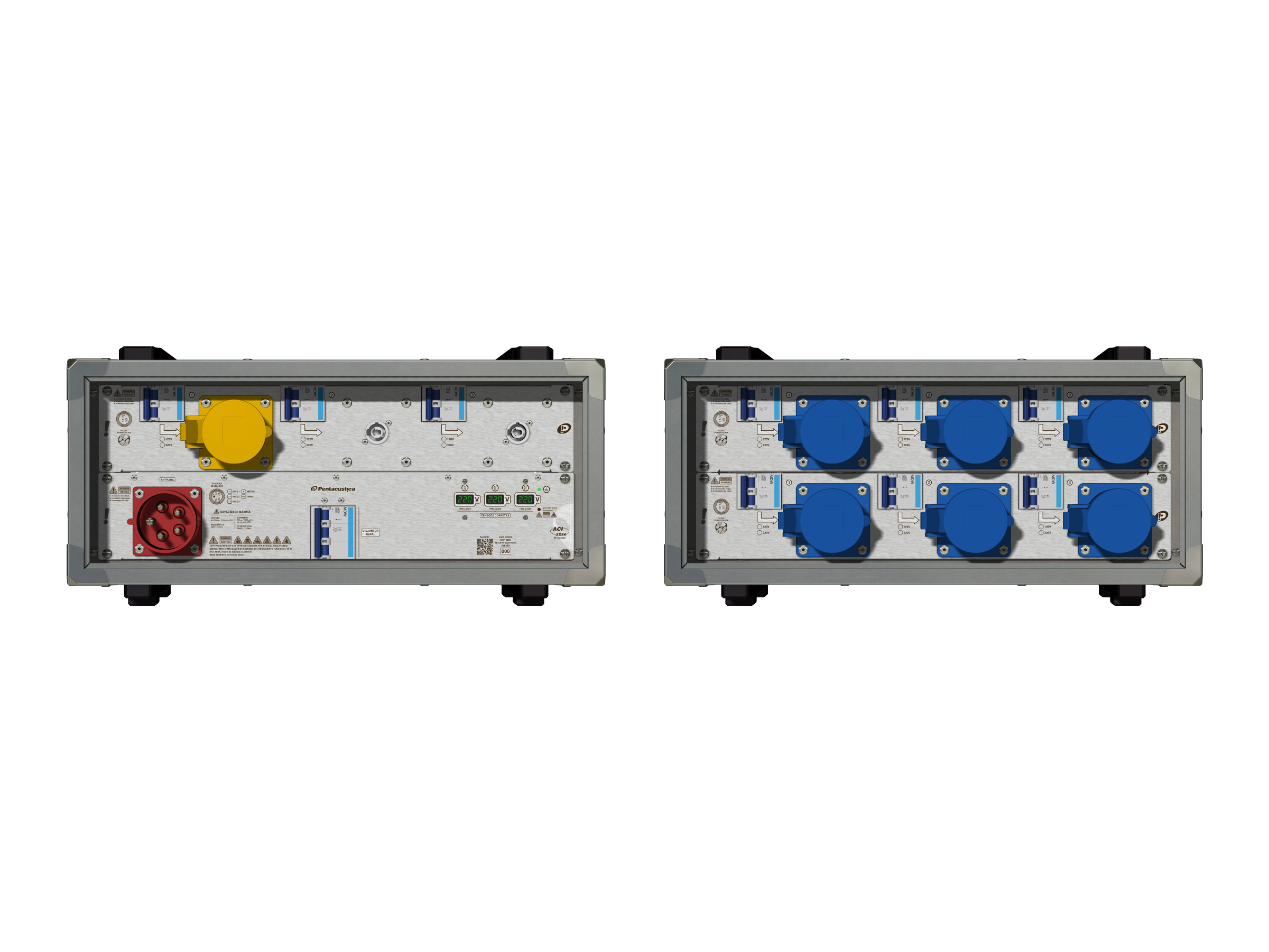

Main power RMP-32se, 5 polos, 3F+N (220VD/127VY), V001

Main-Power_IM103002_PF01
Main-Power_IM103002_PT01
Main-Power_IM103002_F01
Main-Power_IM103002_T01
Main-Power_IM103002001_CJ
Main-Power_IM103002_PF01
Main-Power_IM103002_PT01
Main-Power_IM103002_F01
Main-Power_IM103002_T01
Main-Power_IM103002001_CJ

Main power / Central elétrica / Quadro elétrico provisório com barramento fixo para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.

  • Redes elétricas compatíveis: Estrela 4 fios 220VD/127VY.
  • Conexão com a rede elétrica: 3 fases, neutro e condutor de proteção (aterramento funcional).
  • Módulo de entrada: ACI-32se.
  • Conexão e capacidade de entrada: Tomada CEE-32A, macho, 5 polos, vermelha, com capacidade 26kW contínuos e picos de 132kW por até 1s.
  • Medidores: 3 voltímetros true RMS simultâneos nos circuitos delta (D).
  • Indicadores: Leds conectados diretamente na tomada de entrada sinalizando a presença de tensões entre os pinos L1+L2+L3//PE (Presença ou não de aterramento funcional) e N//PE (Presença de tensões perigosas entre o chassi e a referência elétrica).
  • Saídas 127V: 1x CEE-32A, fêmea, 3 polos, amarela protegidas por disjuntores individuais 40A/C e 2x Powercon-20A protegidas por disjuntores individuais 10A/B
  • Saídas 220V: 6x CEE-32A, fêmea, 3 polos, azul protegidas por disjuntores individuais 40A/C.
  • Gabinete: Hard Case CPT-4x2P, fabricado com materiais compostos, 4U de altura, tampas flat e apoios em plástico industrial . Isolação Classe I e grau de proteção IP-2X.
  • Dimensões e peso: Altura: 261mm, largura: 553mm, profundidade: 456mm, peso líquido: 18kg.
