Main power / Central elétrica / Quadro elétrico provisório com barramento inteligente para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.
- Redes elétricas compatíveis: Estrela 4 fios 380VD/220VY, Estrela 4 fios 220VD/127VY, Delta aterrado 4 fios 220VD/110VY.
- Conexão com a rede elétrica:
⇒ Estrela 4 fios 380VD/220VY com 2 fases e neutro disponíveis: F1 e F2 em cada fase, CM e PE no neutro.
⇒ Estrela 4 fios 380VD/220VY com 1 fase e neutro disponíveis: F1 e F2 na fase, CM e PE no neutro (Capacidade de entrada cai pela metade).
⇒ Estrela 4 fios 220VD/127VY ou Delta aterrado 220VD/110VY com 3 fases e neutro disponíveis: F1 e F2 em duas fases, CM na terceira fase e PE no neutro.
⇒ Estrela 4 fios 220VD/127VY ou Delta aterrado 220VD/110VY com 2 fases e neutro disponíveis: F1 e F2 juntos na primeira fase, CM na segunda fase e PE no neutro (Capacidade da entrada cai pela metade).
- Módulo de entrada: ACI-63se, 4 polos, 2F+CM (Universal), Trf-2k.

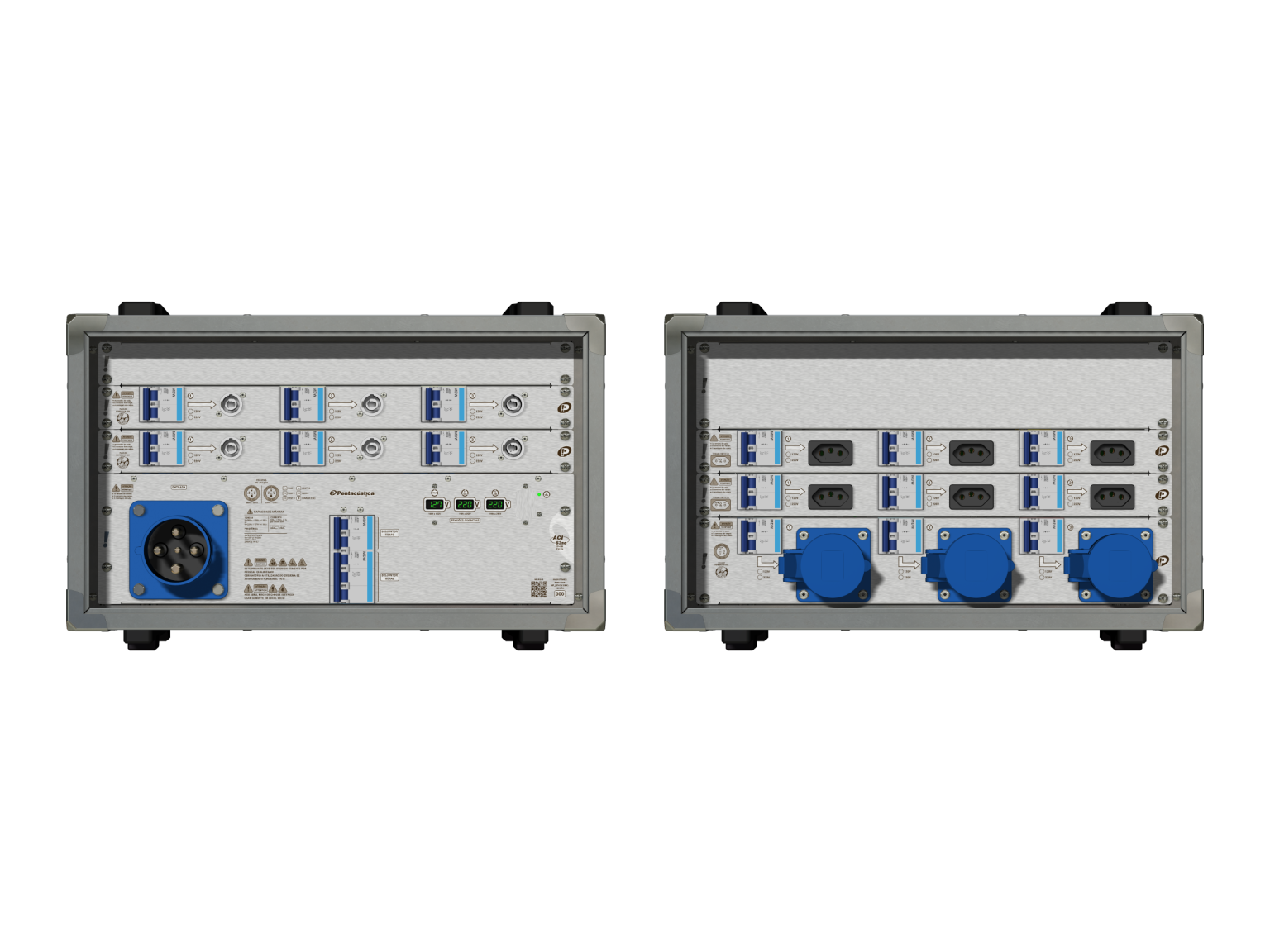

- Conexão e capacidade de entrada: Tomada CEE-63A, macho, 4 polos, azul, com capacidade 28kW contínuos e picos de 139kW por até 1s quando ligado em dois circuitos e 14kW contínuos e picos de 69kW por até 1s quando ligado apenas em um circuito.
- Medidores: 3 voltímetros true RMS simultâneos, 2 nos circuitos estrela (Y) e 1 na saída do transformador.
- Indicadores: Led conectado diretamente na tomada de entrada sinalizando a presença de tensão entre os pinos L1+L2//PE (Presença ou não de aterramento funcional).
- Transformador: Módulo ACT-02int montado dentro do case. Autotransformador 220V para 120V com capacidade de 3,0kVA. Processamento de operação digital e proteção contra corrente de inrush.
- Saídas 120V: 6x Powercon-20A protegidas por disjuntores individuais 10A/B.

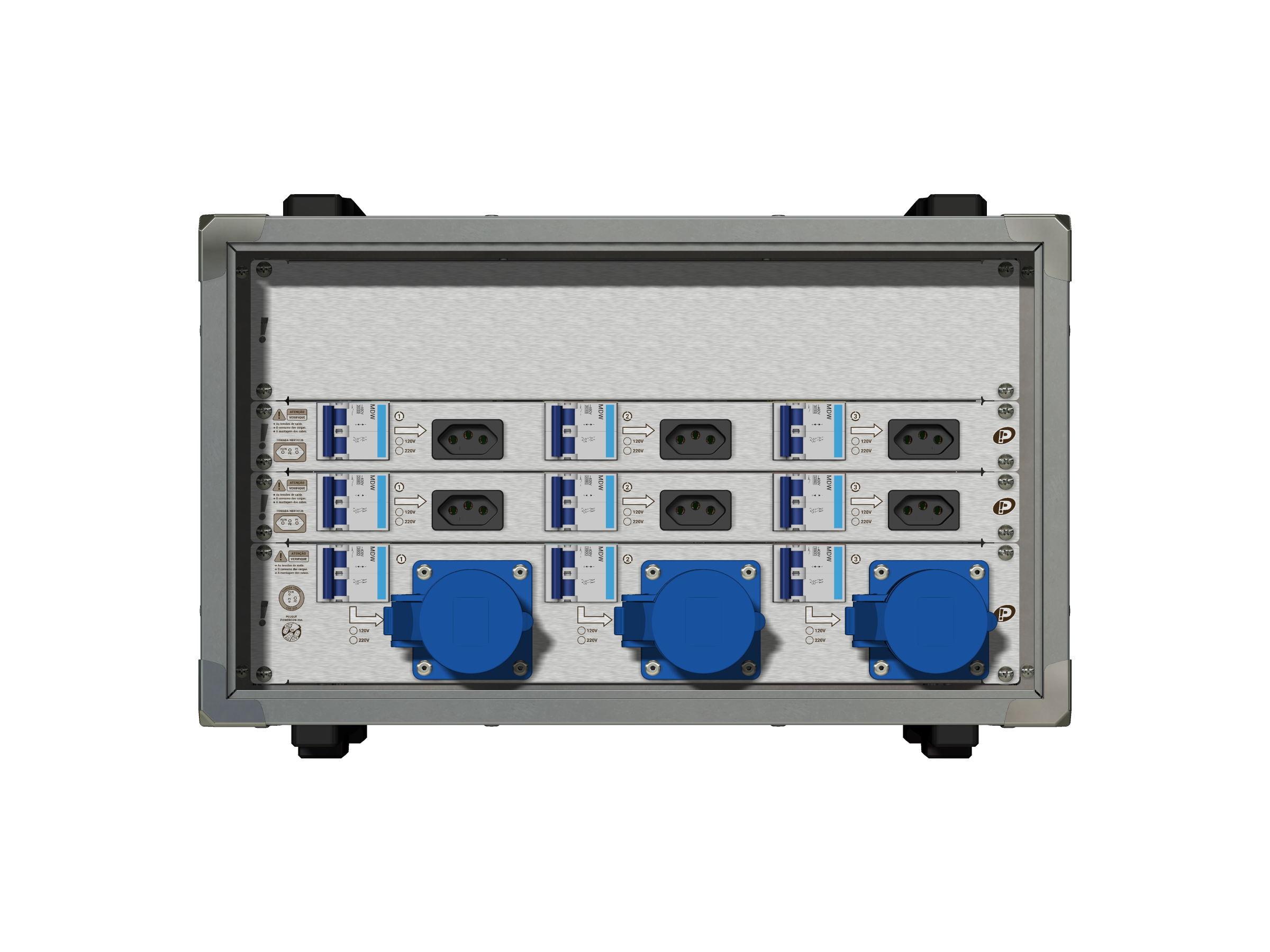

- Saídas 220V: 6x NBR-20A protegidas por disjuntores individuais 20A/C e 3x CEE-32A, fêmea, 3 polos, azul protegidas por disjuntores individuais 40A/C.

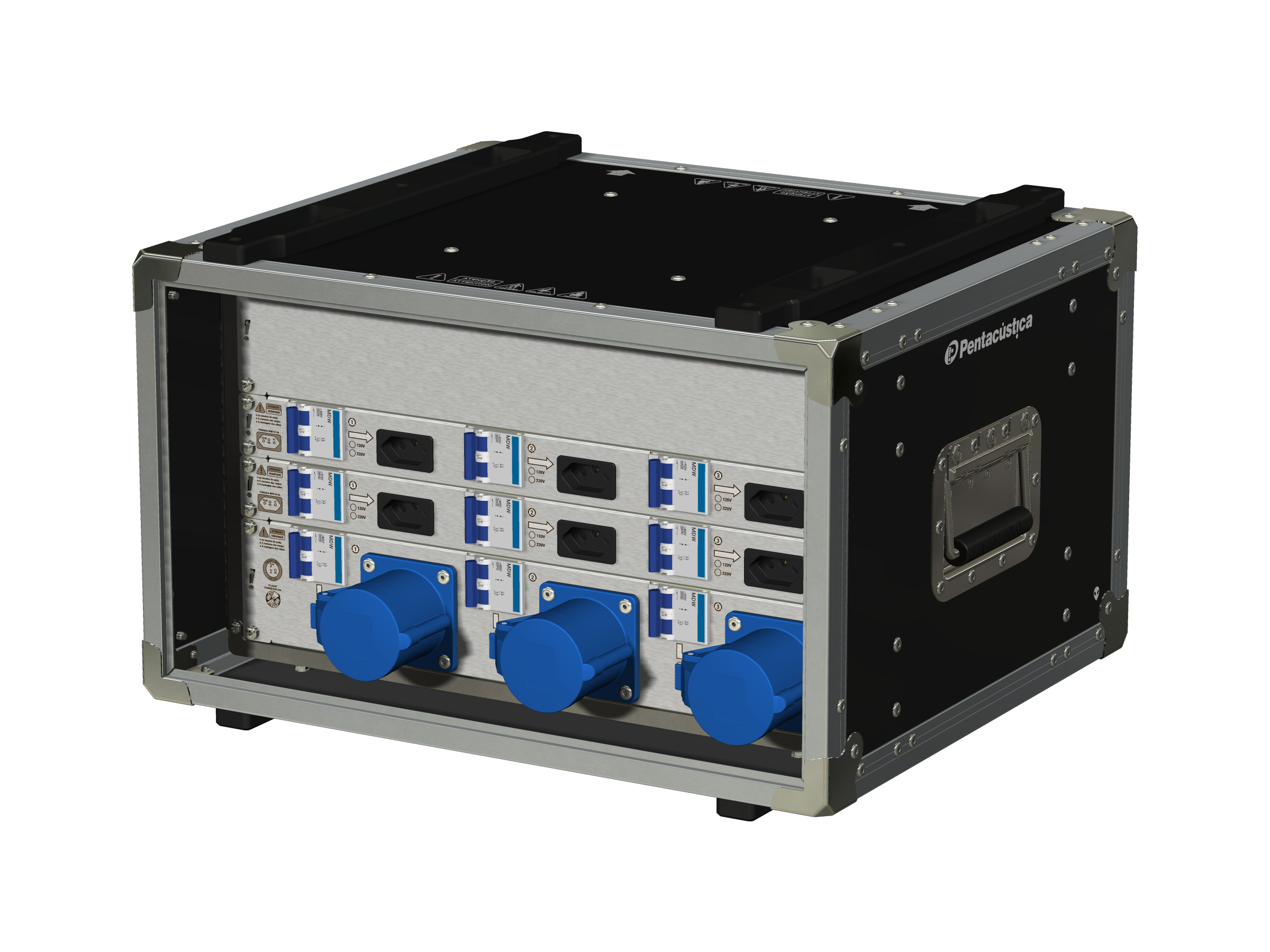

- Gabinete: Hard Case CPT-6x2P, fabricado com materiais compostos, 6U de altura, tampas flat e apoios em plástico industrial. Isolação Classe I e grau de proteção IP-2X.
- Dimensões e peso: Altura: 349mm, largura: 553mm, profundidade: 456mm, peso líquido: 29kg.
SKU: 102999053
