Main power RMP-63se, 5 polos, 3F+N (380VD/220VY), V184
Main power RMP-63se, 5 polos, 3F+N (380VD/220VY), V184

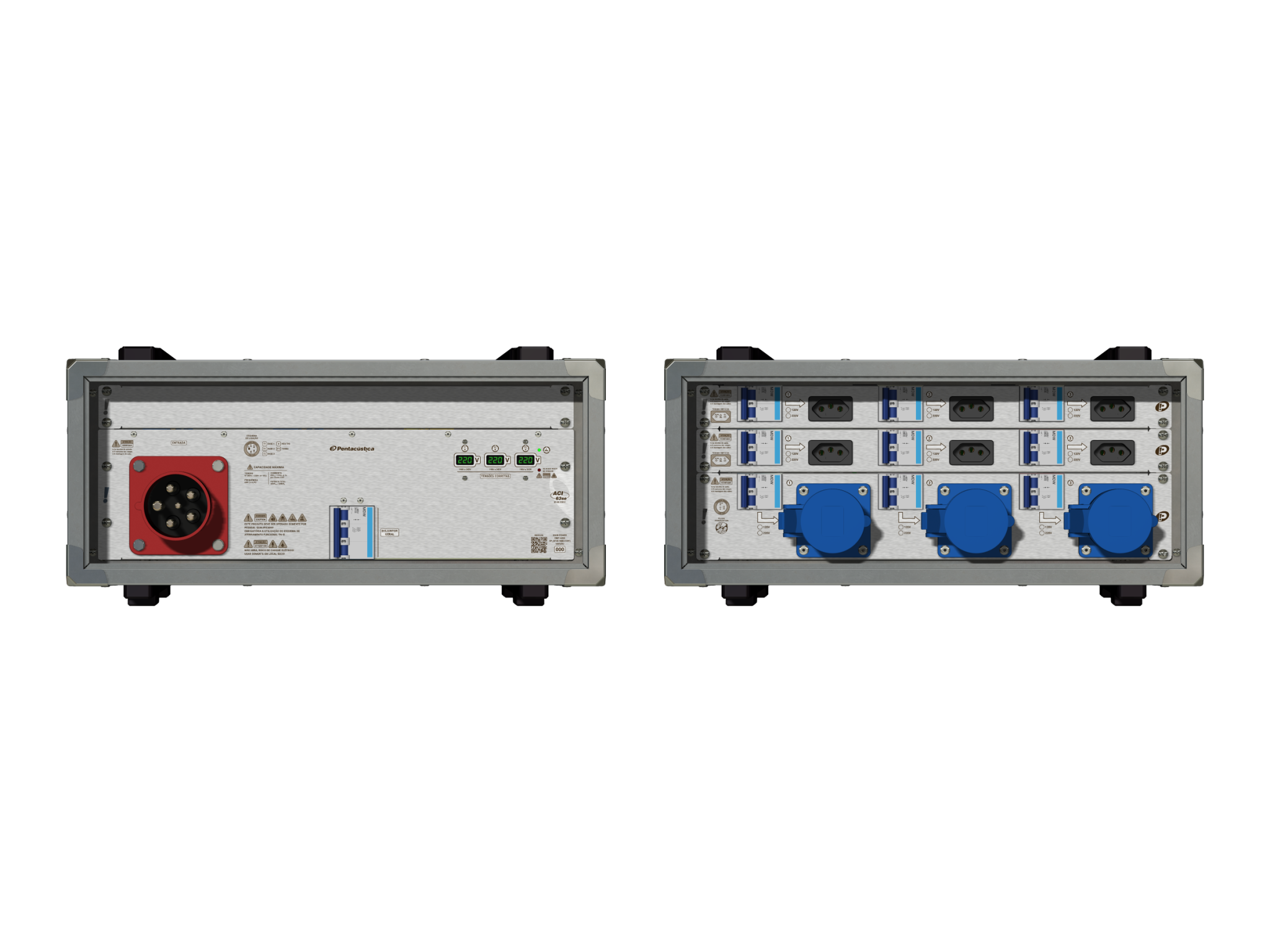

Main power / Central elétrica / Quadro elétrico provisório com barramento fixo para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.
Conexão com a rede elétrica: 3 fases, neutro e condutor de proteção (aterramento funcional).

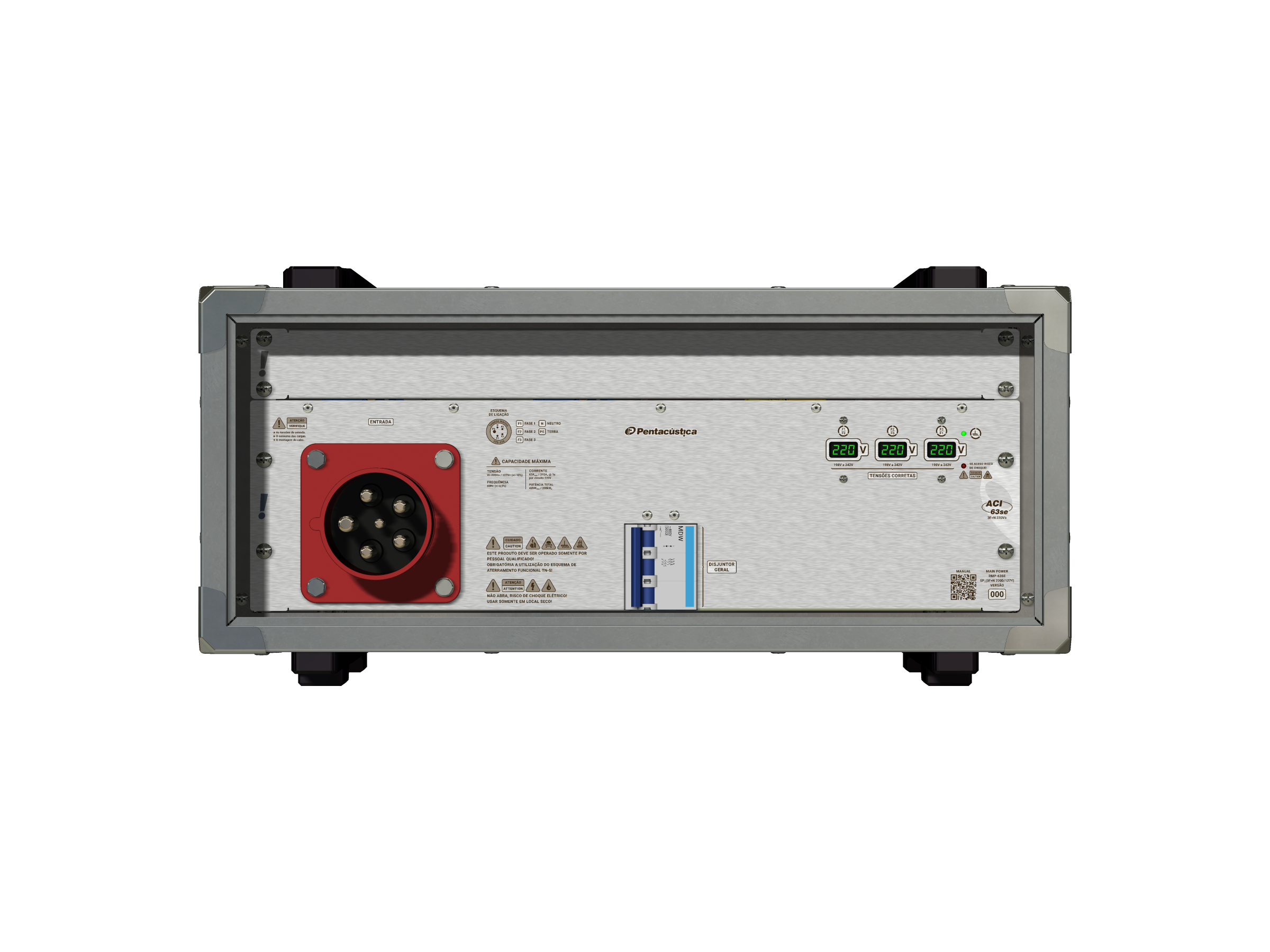

Módulo de entrada: ACI-63se, 5 polos, 3F+N (380VD/220Y).
Conexão e capacidade de entrada: Tomada CEE-63A, macho, 5 polos, vermelha, com capacidade 42kW contínuos e picos de 208kW por até 1s.
Medidores: 3 voltímetros true RMS simultâneos nos circuitos estrela (Y).
Indicadores: Leds conectados diretamente na tomada de entrada sinalizando a presença de tensões entre os pinos L1+L2+L3//PE (Presença ou não de aterramento funcional) e N//PE (Presença de tensões perigosas entre o chassi e a referência elétrica).

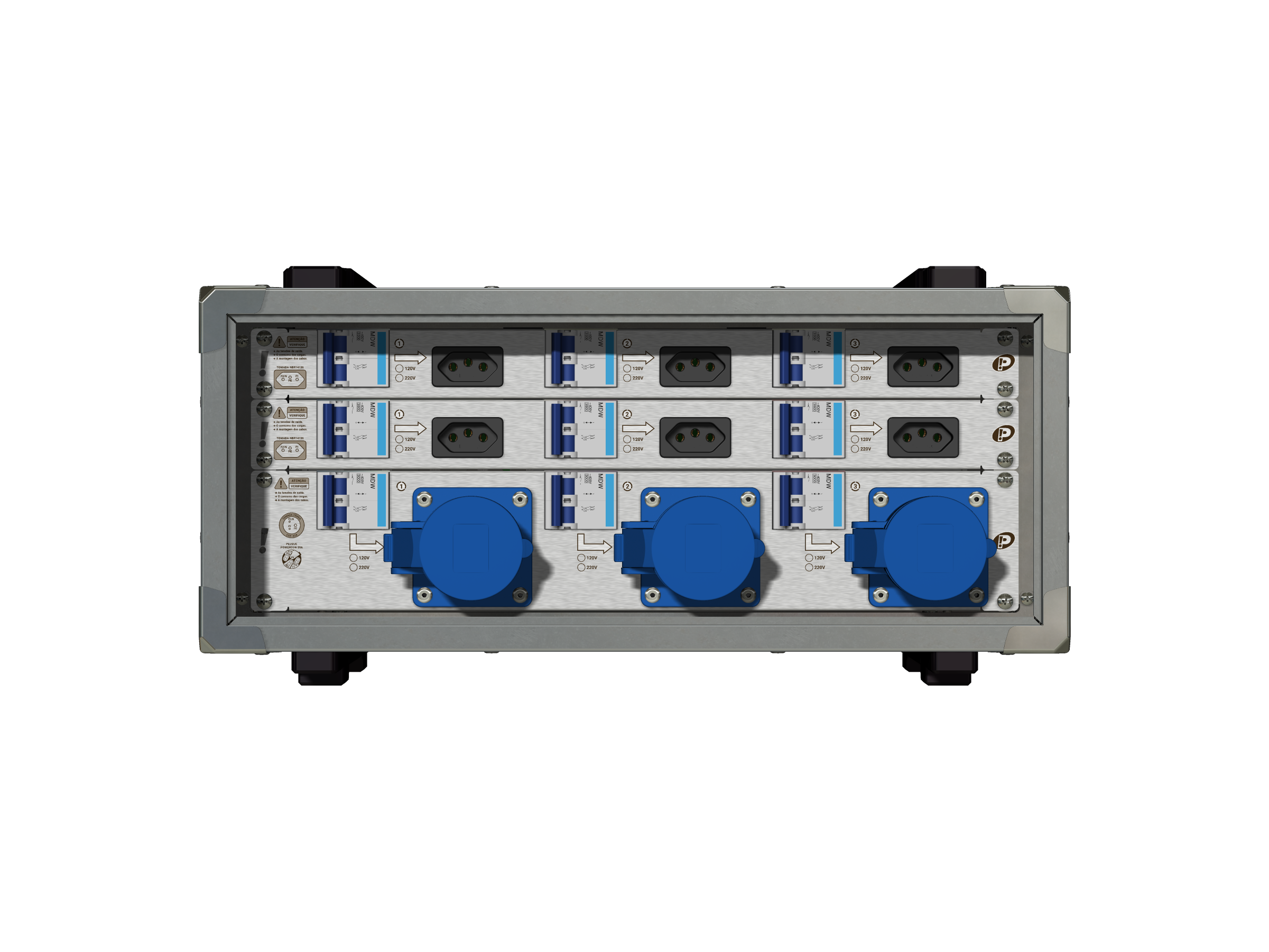

Saídas 220V: 6x NBR-20A protegidas por disjuntores individuais 20A/C e 3x CEE-32A, fêmea, 3 polos, azul protegidas por disjuntores individuais 40A/C.
Gabinete: Hard Case CPT-4x2P, fabricado com materiais compostos, 4U de altura, tampas flat e apoios em plástico industrial. Isolação Classe I e grau de proteção IP-2X.
