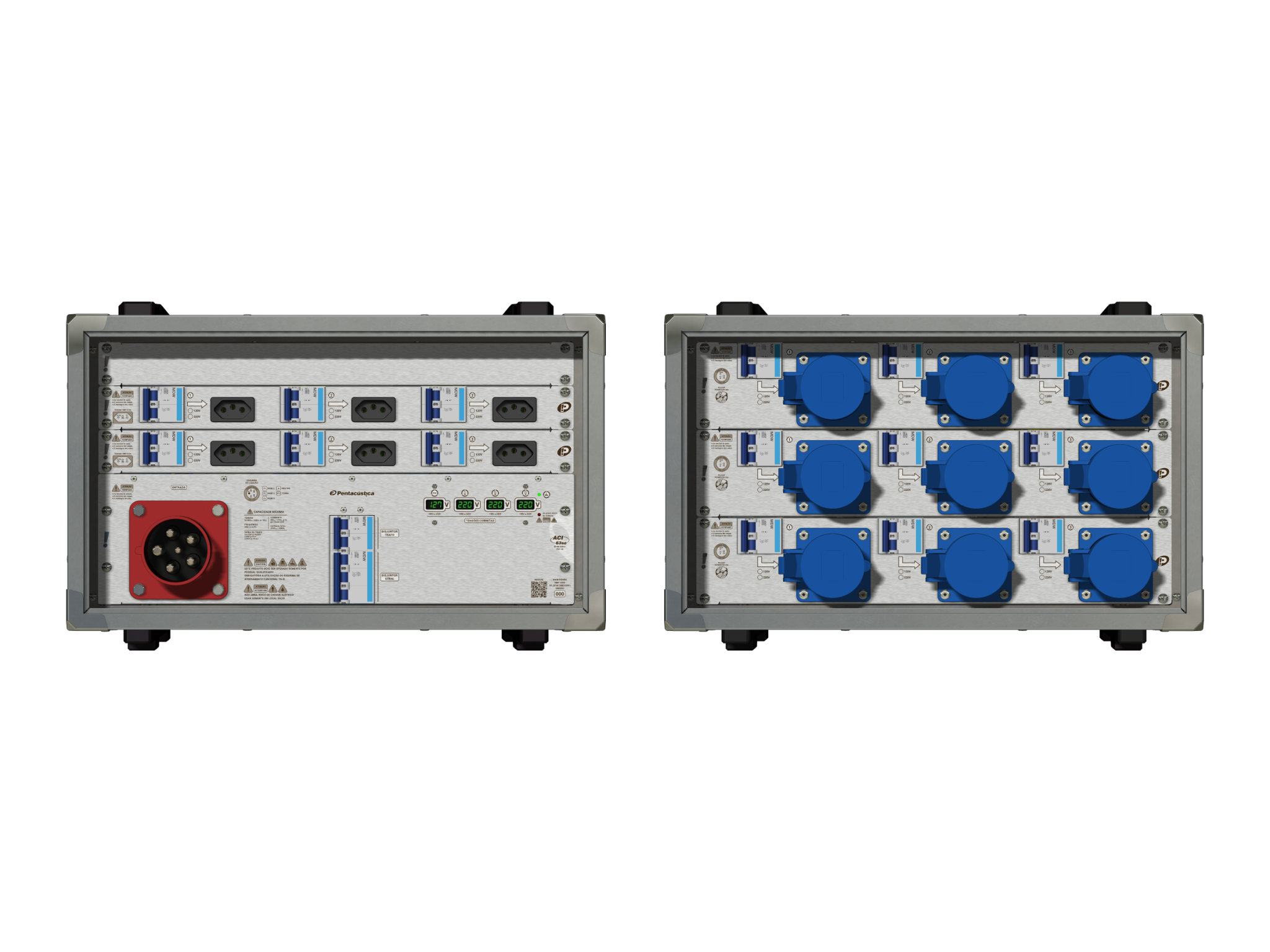

Main power RMP-63se, 5 polos, 3F+N (380VD/220VY), V070

Main Power_IM102995-PF02
Main Power_IM102994-PT01
Main Power_IM102995-F02
Main Power_IM102994-T01
Main-Power_IM102995070_CJ
Main Power_IM102995-PF02
Main Power_IM102994-PT01
Main Power_IM102995-F02
Main Power_IM102994-T01
Main-Power_IM102995070_CJ

Main power / Central elétrica / Quadro elétrico provisório com barramento fixo para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.

  • Redes elétricas compatíveis: Estrela 4 fios 380VD/220VY.
  • Conexão com a rede elétrica: 3 fases, neutro e condutor de proteção (aterramento funcional).
  • Módulo de entrada: ACI-63se, 5 polos, 3F+N (380VD/220Y).
  • Conexão e capacidade de entrada: Tomada CEE-63A, macho, 5 polos, vermelha, com capacidade 42kW contínuos e picos de 208kW por até 1s.
  • Medidores: 4 voltímetros true RMS simultâneos, 3 nos circuitos estrela (Y) e 1 na saída do transformador.
  • Indicadores: Leds conectados diretamente na tomada de entrada sinalizando a presença de tensões entre os pinos L1+L2+L3//PE (Presença ou não de aterramento funcional) e N//PE (Presença de tensões perigosas entre o chassi e a referência elétrica).
  • Transformador: Módulo ACT-02int. Autotransformador 220V para 120V com capacidade de 3,0kVA montado internamente ao case. Processamento de operação digital e proteção contra corrente de inrush.
  • Saídas 127V:  6x NBR-20A protegidas por disjuntores individuais de 10A/B.
  • Saídas 220V: 9x CEE-32A, fêmea, 3 polos, azul protegidas por disjuntores individuais 40A/C.
  • Gabinete: Hard Case CPT-6x2R, fabricado com materiais compostos, 6U de altura, tampas flat e rodízios . Isolação Classe I e grau de proteção IP-2X.
  • Dimensões e peso: Altura: 349mm, largura: 553mm, profundidade: 456mm, peso líquido: 30kg.

SKU: 102995070
