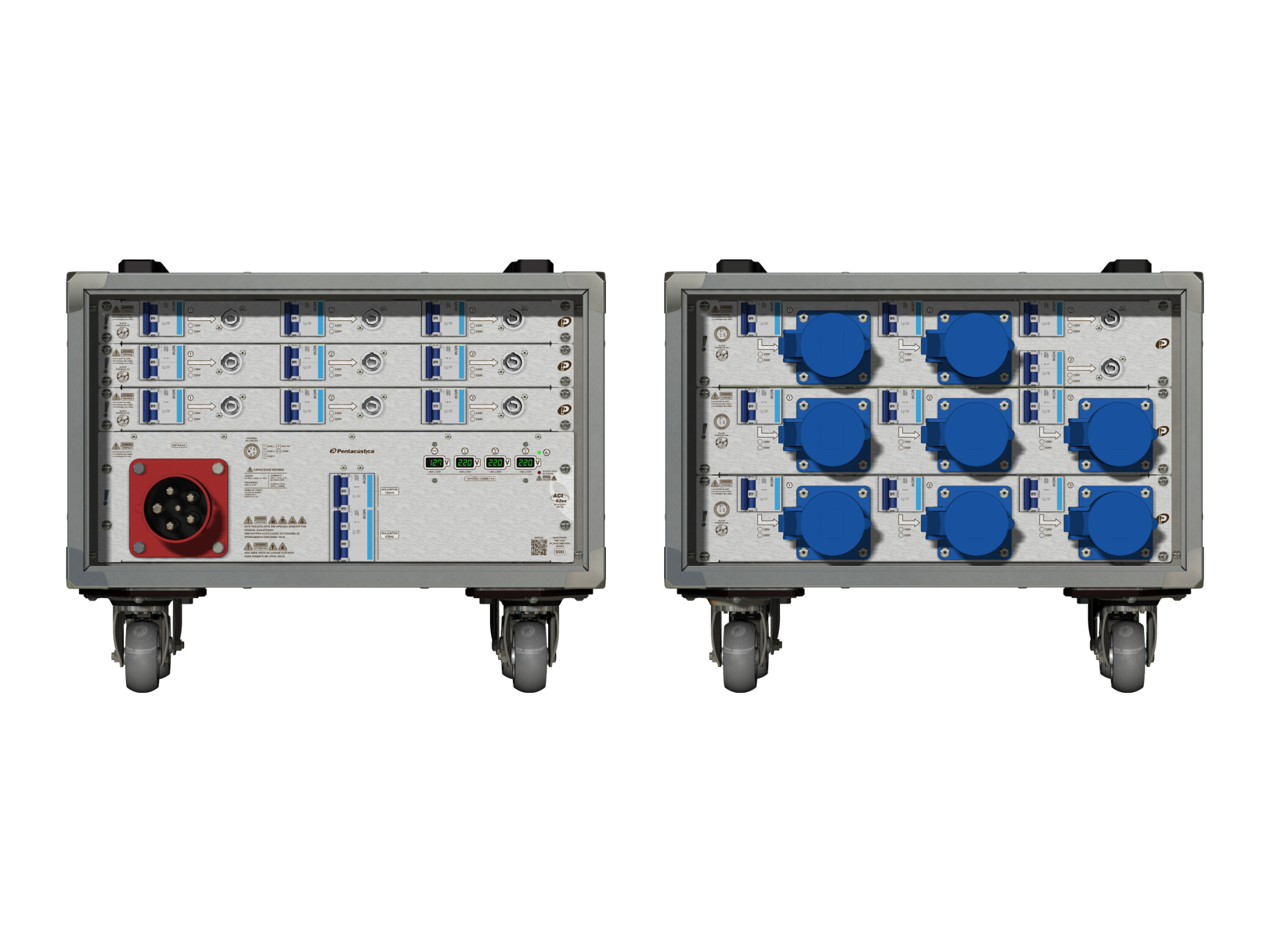

Main power / Central elétrica / Quadro elétrico provisório com barramento fixo para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.
- Redes elétricas compatíveis: Estrela 4 fios 380VD/220VY.
- Conexão com a rede elétrica: 3 fases, neutro e condutor de proteção (aterramento funcional).
- Módulo de entrada: ACI-63se, 5 polos, 3F+N (380VD/220Y).
- Conexão e capacidade de entrada: Tomada CEE-63A, macho, 5 polos, vermelha, com capacidade 42kW contínuos e picos de 208kW por até 1s.
- Medidores: 4 voltímetros true RMS simultâneos , 3 nos circuitos estrela (Y) e 1 na saída do transformador .
- Indicadores: Leds conectados diretamente na tomada de entrada sinalizando a presença de tensões entre os pinos L1+L2+L3//PE (Presença ou não de aterramento funcional) e N//PE (Presença de tensões perigosas entre o chassi e a referência elétrica).
- Transformador: Módulo ACT-05int. Autotransformador 220V para 120V com capacidade de 6,4kVA montado internamente ao case. Processamento de operação digital e proteção contra corrente de inrush.
- Saídas 127V: 9x Powercon-20A protegidas por disjuntores individuais 10A/B.
- Saídas 220V: 2x Powercon-20A protegidas por disjuntores individuais 20A/C e 8x CEE-32A, fêmea, 3 polos, azul protegidas por disjuntores individuais 40A/C.
- Gabinete: Hard Case CPT-6x2R, fabricado com materiais compostos, 6U de altura, tampas flat e rodízios . Isolação Classe I e grau de proteção IP-2X.
- Dimensões e peso: Altura: 436mm, largura: 553mm, profundidade: 456mm, peso líquido: 36kg.
SKU: 102995 005
