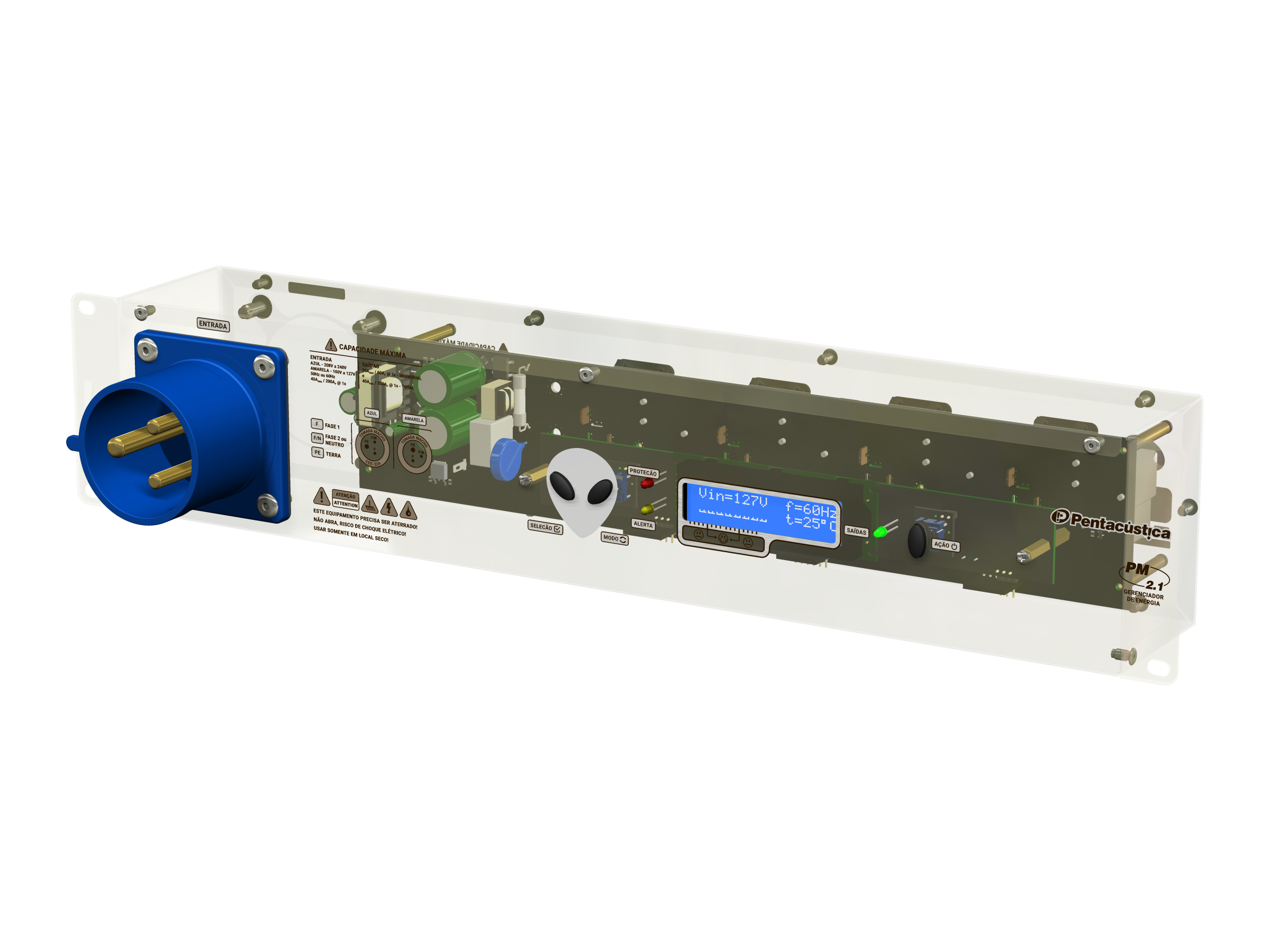

Gerenciador e condicionador de energia para equipamentos eletrônicos com alto consumo de potência.
Este produto analisa a rede elétrica e compara os valores medidos com padrões de qualidade de energia a fim de identificar quaisquer anomalias e evitar que os equipamentos ligados em suas saídas se danifiquem.
A linha PM-2 também faz a distribuição da energia para os produtos instalados no rack, ele exibe com precisão a tensão elétrica, a frequência, a temperatura local e também os valores máximos e mínimos dessas grandezas durante o tempo em que estiver funcionando. Possui acionamento e desligamento sequenciado das saídas quando a tensão passar por zero volts e pode ter as etapas de proteção configuradas de várias formas.

ESPECIFICAÇÕES TÉCNICAS:

  • Leitura da rede elétrica realizada por chip dedicado de alta precisão.
  • Análise da voltagem, frequência da rede elétrica, temperatura do meio e funcionalidades do sistema realizada por processador digital de alta performance.

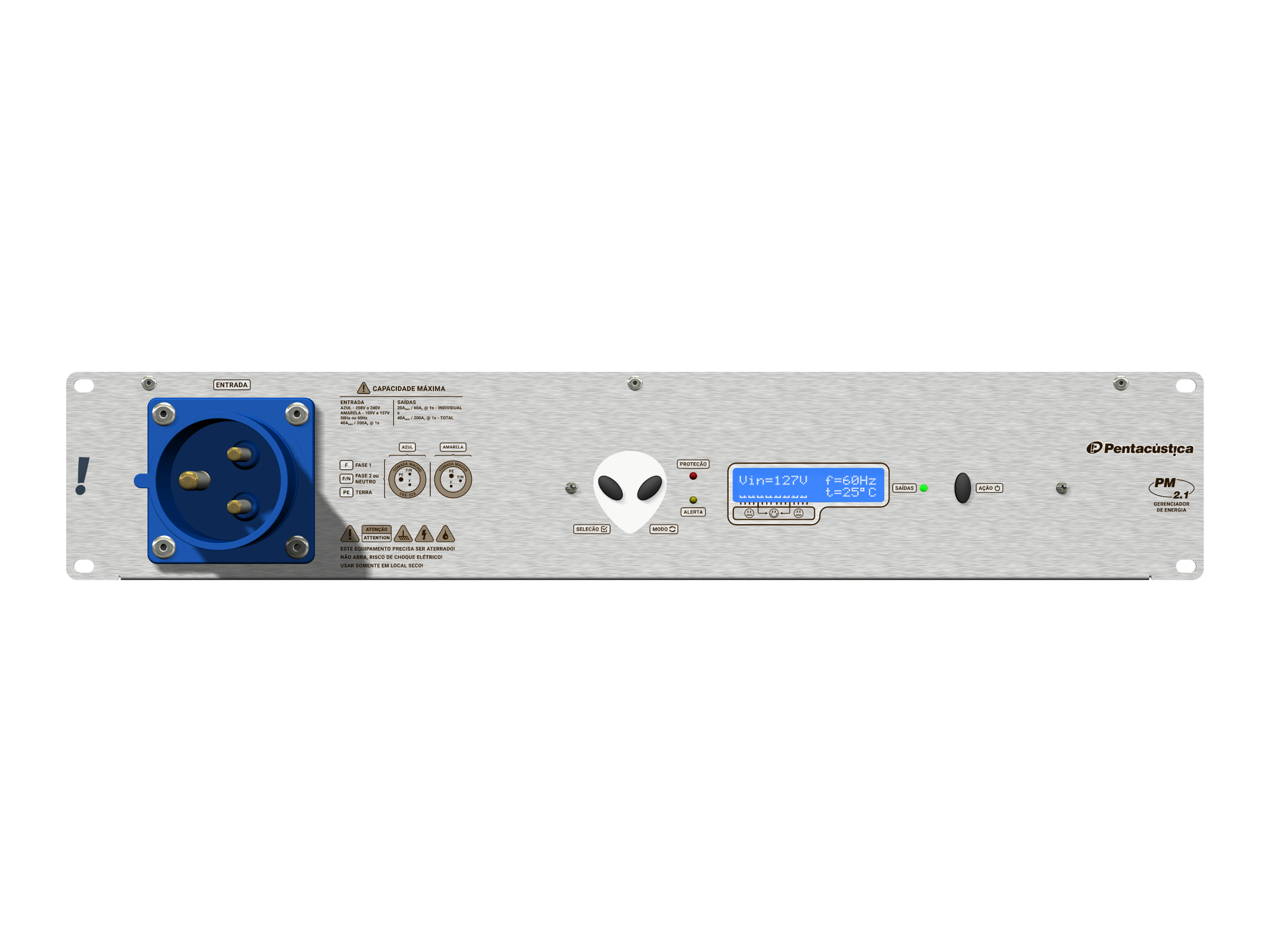

  • Grandezas elétricas, temperatura, configurações e informações do sistema mostradas num display LCD.

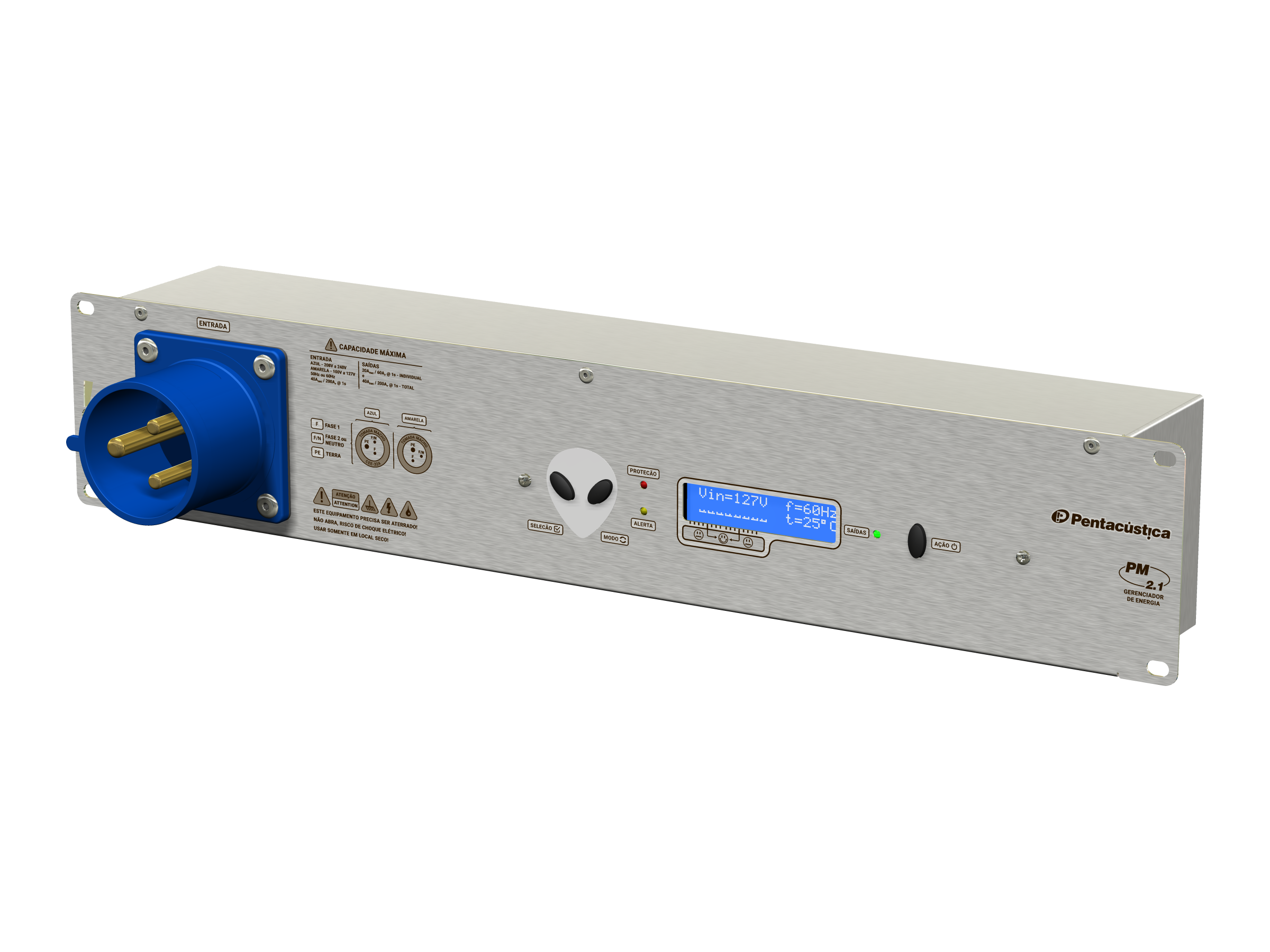

  • Entrada dianteira por conector CEE-32A, 3 polos, macho, 220V (azul).
  • Faixa de operação de 75V a 330V, 40Hz a 120Hz.
  • Corrente máxima permitida na entrada de 40Arms e 200Apico por até 1s.

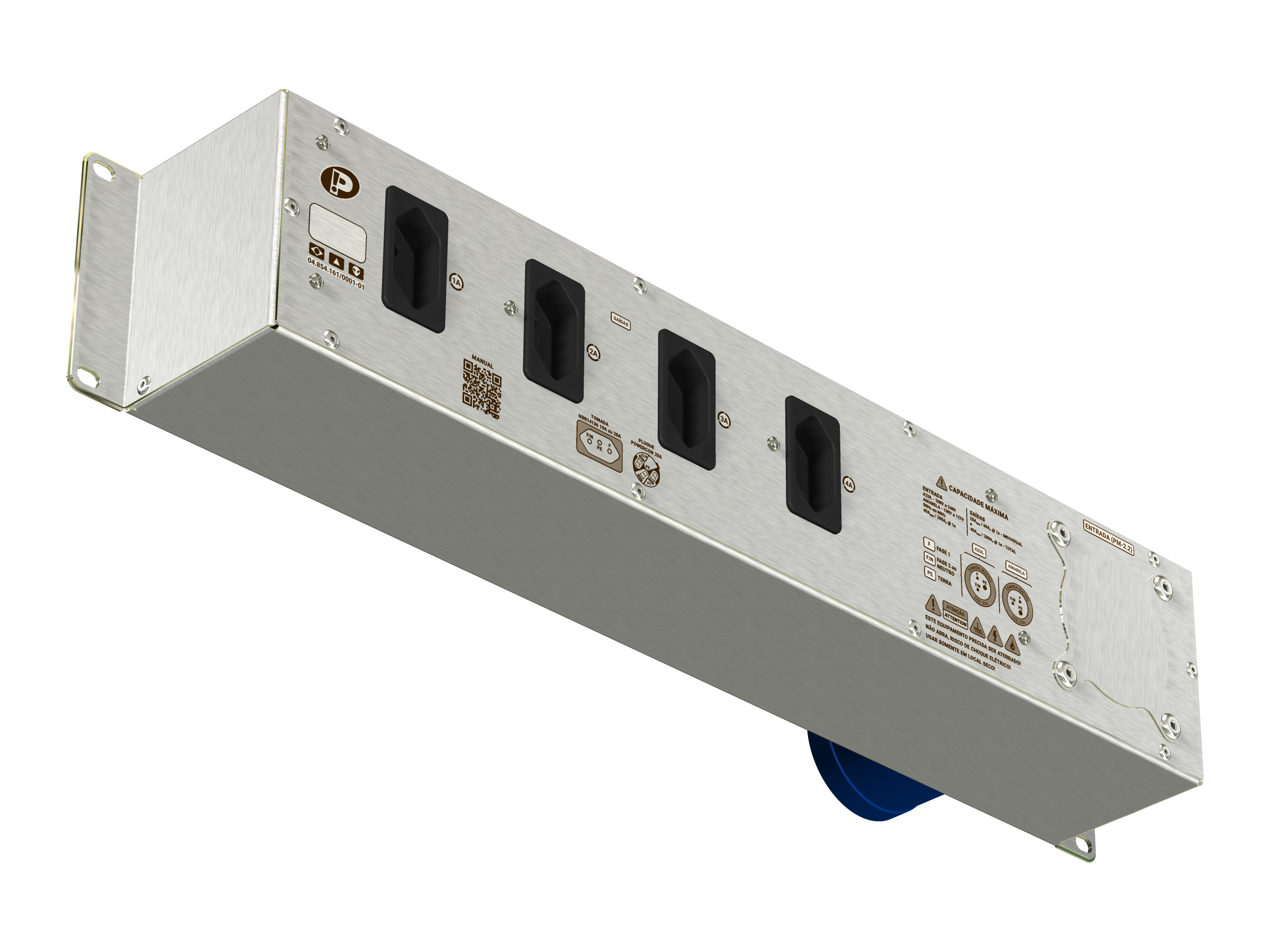

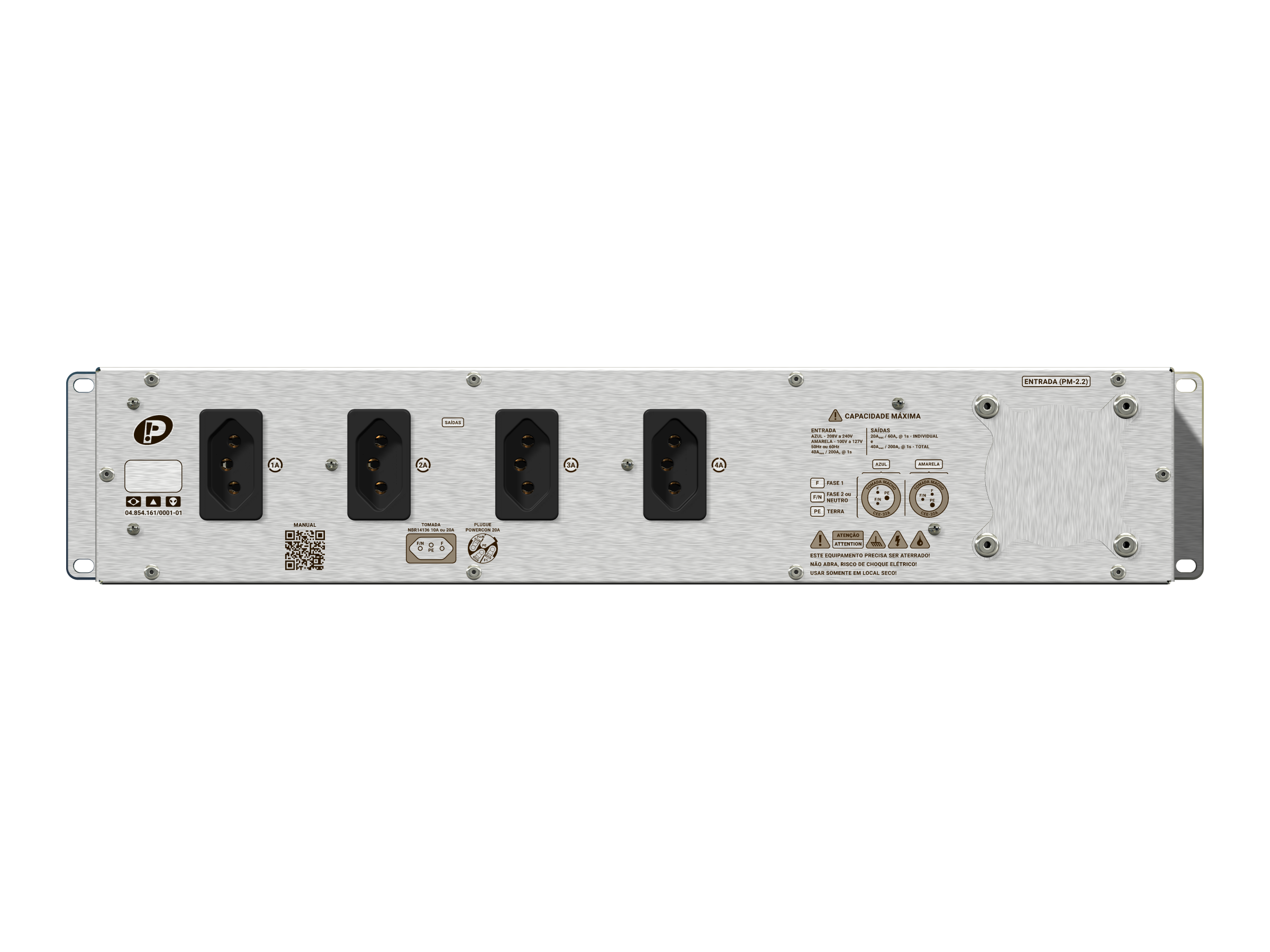

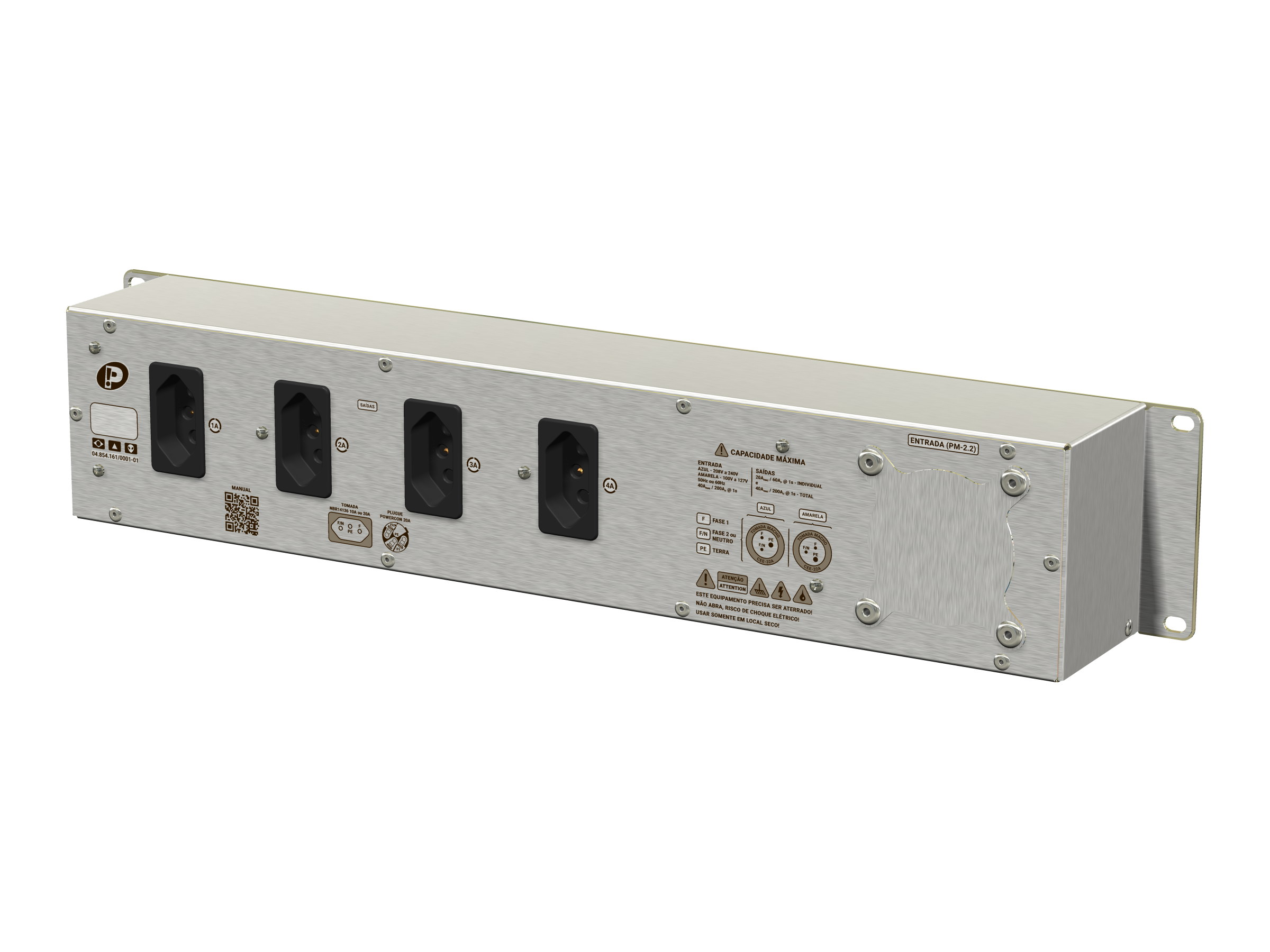

  • Saídas: Quatro tomadas NBR, 3 polos, 20A com capacidade individual de 20Arms e 100Apico por até 1s.
  • Proteção contra transientes elétricos capaz de suportar até 7,5kA.
  • Proteções via software configuráveis contra subtensão (sag), sobretensão (Swell), desvio de frequência e sobreaquecimento indireto.
  • Proteções via software permanentes contra Interrupção, sub e sobretensões extremas (X-Sag e X-Swell).
  • Proteção permanente e não destrutiva contra ligação em voltagem de 380V.
  • Acionamento e desligamento das saídas através de relés de alta corrente disparados por “zerocrossing”.
  • Sequenciadores de acionamento e desligamento com tempos ajustáveis de forma independente entre 0s e 4s.
  • Tensões de referência para as proteções, configuráveis em 220V, 208V a 220V, 208V a 240V.
  • Frequência de referência configurável em 50Hz ou 60Hz.
  • Limite para proteção de temperatura configurável em 55°C, 65°C, 75°C ou 85°C.
  • Armazena os máximos e mínimos da voltagem, frequência e temperatura.
  • Possibilidade de sequenciar o acionamento entre vários gerenciadores de energia da linha PM.
  • Construído em chassi de aço inox, isolação Classe I e grau de proteção IP-2X adequado para a fixação em racks 19”.

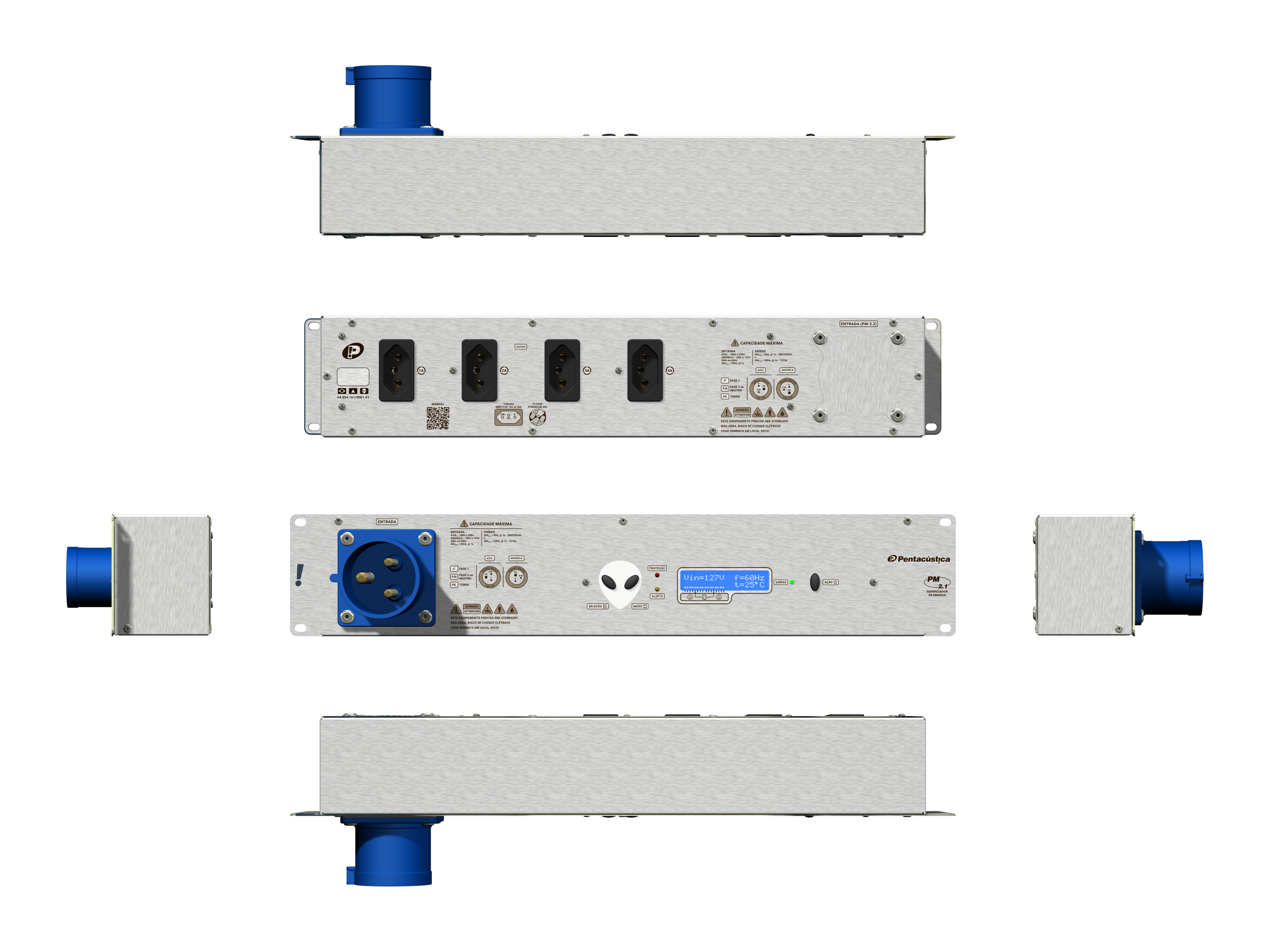

  • Altura de 88mm (2 unidades de rack), Largura de 480mm (19”), ocupa 73mm de profundidade do rack mais o espaço para os plugues e cabos, o conector de entrada avança 52mm para fora do trilho.
