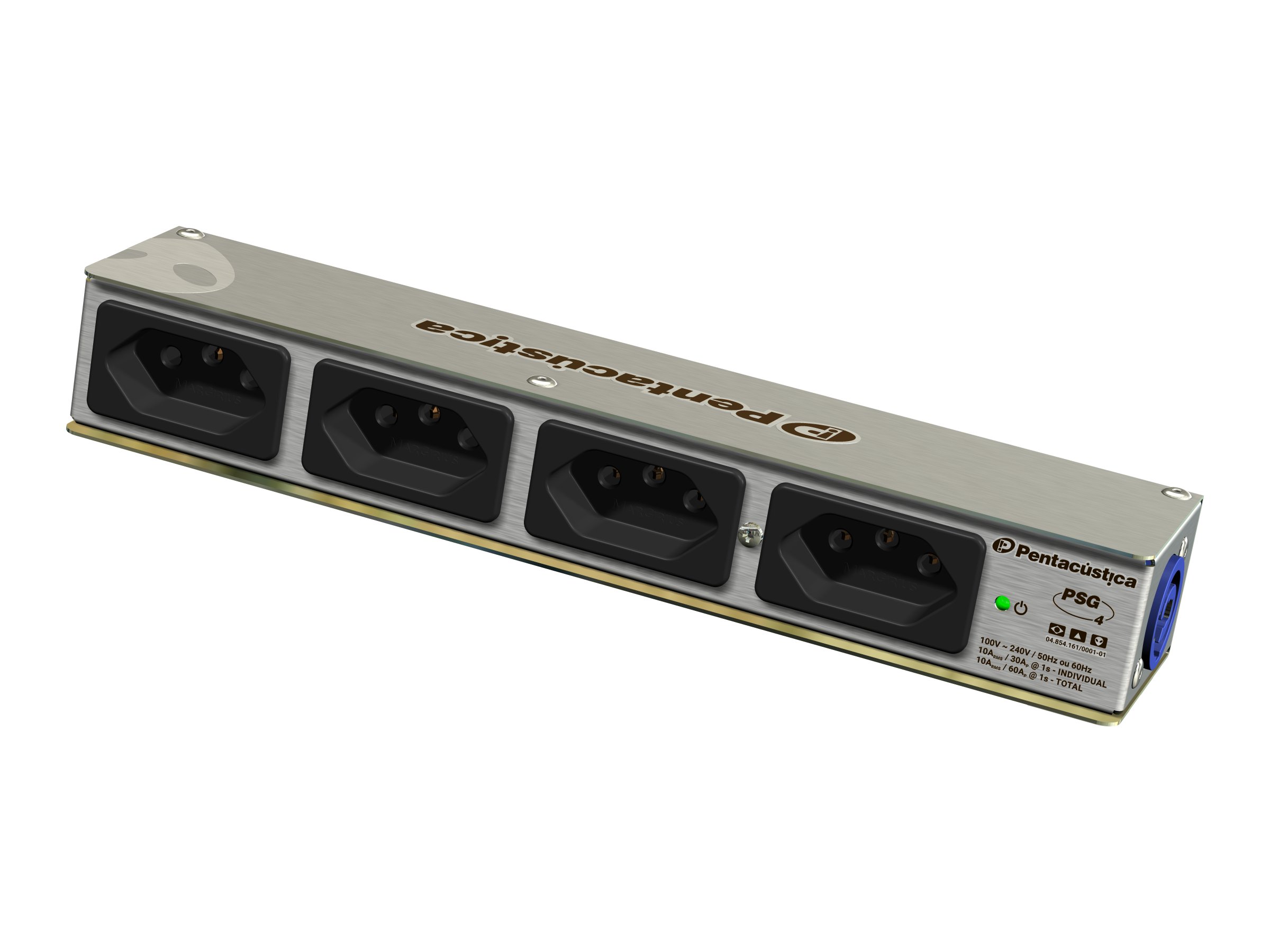

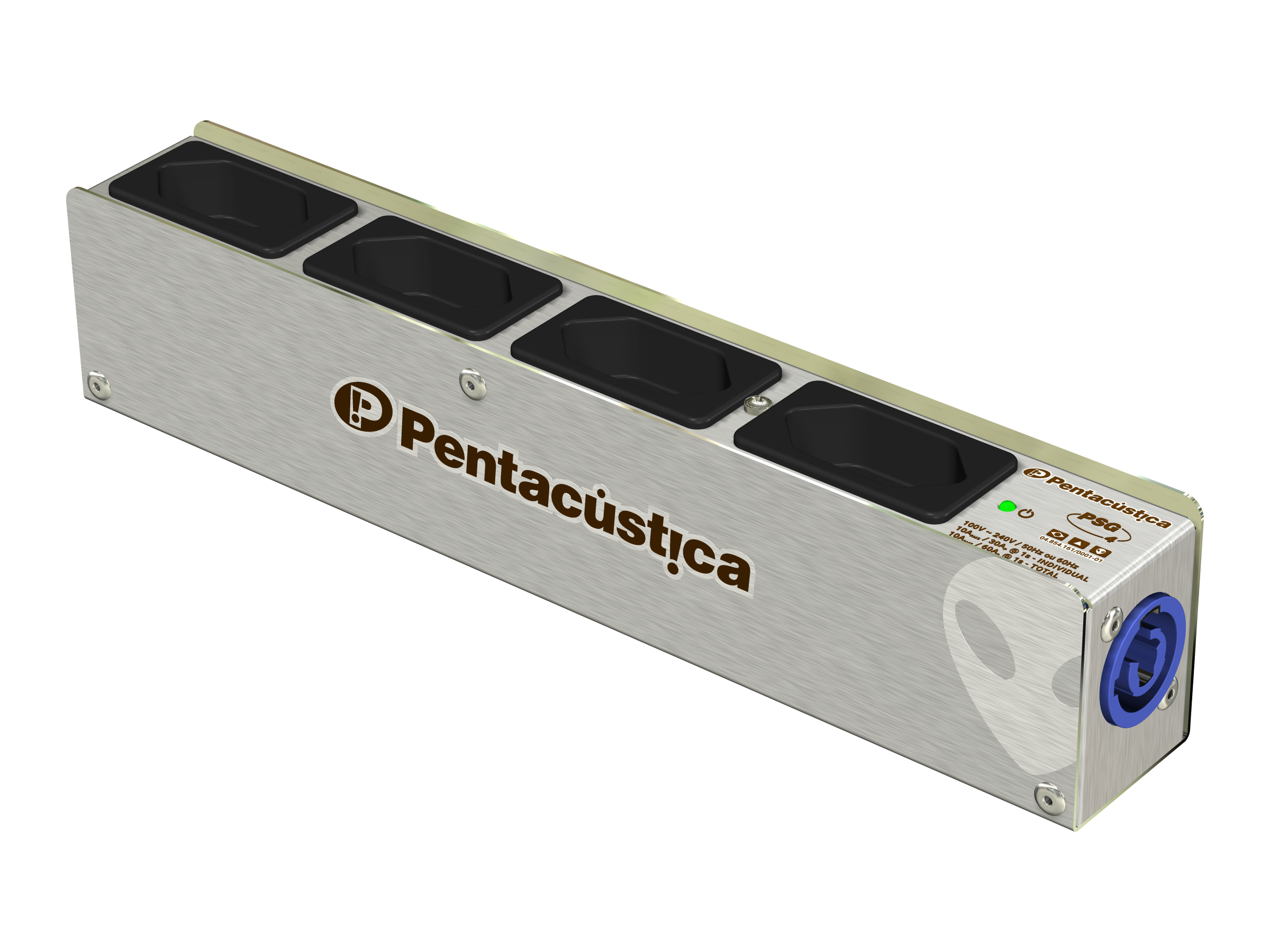

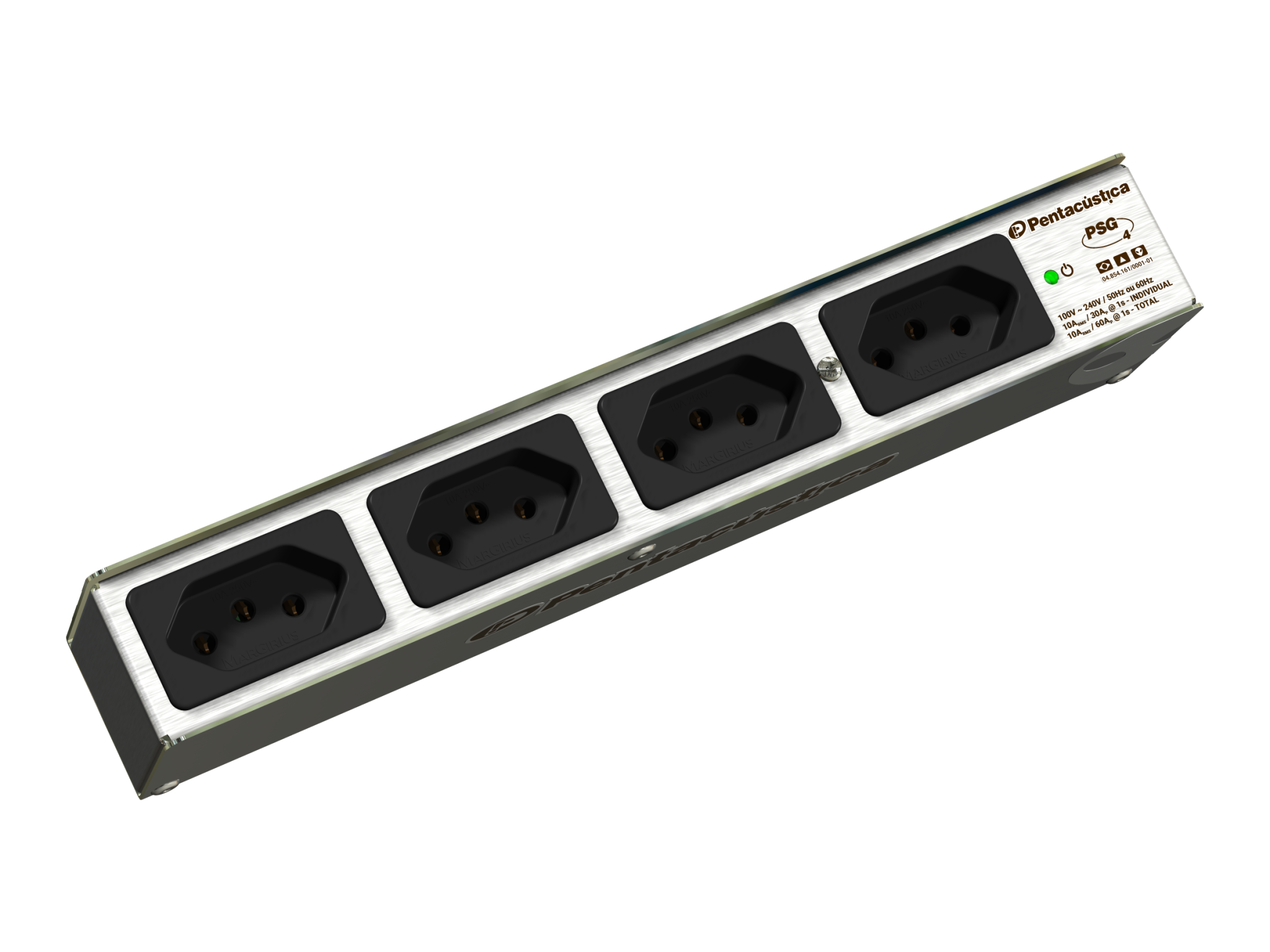

Régua de distribuição de energia para aplicações profissionais onde robustez elétrica, mecânica e alta confiabilidade são necessárias. A entrada de AC do tipo Powercon possibilita trocas rápidas e precisas em setups provisórios como festivais de música e sets de filmagem e suas pequenas dimensões a torna discreta permitindo que seja escondida com facilidade.

ESPECIFICAÇÕES TÉCNICAS:

  • Entrada com conector Powercon-20A.
  • Quatro tomadas de saída NBR-14136, 3 polos, 10A.
  • Indicador de energização.
  • Opera em redes elétricas de 100V a 240V, 50Hz ou 60Hz.
  • Capacidade total de 10Arms e até 60Apico por 1s.
  • Conexões internas realizadas por placa de circuito impresso.
  • Construído em chassi de aço inox, isolação Classe I e grau de proteção IP-2X.
  • Largura: 237mm – Altura: 49mm – Profundidade: 36mm.

SKU: 100196

Um produto lendário!

Pentacústica PSG-4_NBR_e_NM_01

Gabinete construído em aço inoxidável:

  • Não oxida quando exposto à maresia ou umidade;
  • Possui resistência mecânica superior aos chassis de aço carbono;
  • Produtos similares, fabricados com aço carbono e pintados a pó, sofrem arranhões que deterioram o acabamento ocasionando sua oxidação precoce. O PSG-4 não sofre com isto;
  • Oferece uma excelente blindagem eletromagnética, similar às ligas permalloy.


Totalmente desenvolvido em CAD 3D:

  • Não só a parte mecânica, mas todo o produto é concebido e testado por meios computacionais antes de ser produzido. Desta forma, conseguimos pensar em cada detalhe e enxergar pontos elétricos e mecânicos críticos que poderiam comprometer sua integridade;
  • As peças mecânicas são cortadas a laser e dobradas com máquinas CNC, garantindo a fidelidade entre o que foi projetado e fabricado;
    Até mesmo as imagens do produto são geradas por estes softwares, não precisamos tirar fotos para criar processos produtivos e documentações bem detalhadas e precisas.
Pentacústica PSG-4_NBR_e_NM_02

Atendimento das normas técnicas:

  • Possui chassis com grau de proteção IP-2x conforme ABNT NBR IEC 60529;
    O gabinete é conectado ao condutor de proteção (terra) por dispositivo especial assegurando classe I de isolação conforme IEC 61140 e protegendo o usuário contra choques elétricos quando corretamente ligado à rede elétrica;
    Garante instalações elétricas fixas ou provisórias em acordo com as recomendações da ABNT NBR-5410;
  • Se adequa totalmente às obrigações operacionais dispostas na NR-10;
  • As inscrições no painel são impressas a laser de forma permanente, não descascam nem se apagam com o uso, atendendo os requisitos dispostos da Portaria Inmetro 27.


Componentes elétricos e eletrônicos robustos e certificados:

  • Não só o PSG-4, mas todos os produtos da Pentacústica são desenvolvidos por engenheiros graduados, com qualificação técnica adequada e vasta experiência profissional. Não temos aventureiros em nossa engenharia;
    Não utilizamos um fio sequer na montagem deste equipamento, tudo é soldado em placas de circuito impresso de fibra de vidro dupla face com camada de cobre espessa;
  • Todos os componentes elétricos, eletrônicos e mecânicos são homologados, certificados e adquiridos de fornecedores autorizados.
Pentacústica SPM_cheio_01

Conectividade e aplicações bem definidas:

  • O PSG-4 é fabricado com duas opções de tomadas de saída, a NBR, utiliza tomadas NBR-14136, 3 polos, 10A (novo padrão brasileiro com 3 pinos) e a versão NM possui tomadas mistas do tipo NEMA 5-15 (americano), combinada com o modelo brasileiro de 2 pinos. Ao contrário do que ouvimos falar, não existe um padrão universal de tomadas, nem um modelo que atenda aos tipos NBR-14136 de 3 pinos e NEMA simultaneamente;
  • A entrada com conector Powercon proporciona grande facilidade na escolha do cabo, e, principalmente, garante a troca rápida do produto, função necessária na mudança de palco de festivais;
    A utilização deste equipamento com os PSG-4×20 e PCA-20 criou um padrão operacional jamais visto na indústria do show business. A facilidade operacional é fenomenal, o acabamento e a entrega do serviço ficam primorosas e as chances de erros e acidentes são praticamente reduzidas a zero;
  • Criamos até mesmo hard cases (linha SPM) e berços técnicos para transportar a solução completa de distribuição elétrica provisória de média potência, facilitando o trabalho dos montadores, reduzindo as perdas e roubos dos produtos e garantindo a proteção adequada no transporte.
