Main power / Central elétrica / Quadro elétrico provisório com barramento inteligente para monitoração e distribuição multicircuitos de energia para equipamentos eletrônicos e máquinas elétricas.

  • Redes elétricas compatíveis: Estrela 4 fios 380VD/220VY, Estrela 4 fios 220VD/127VY, Delta aterrado 4 fios 220VD/110VY.
  • Conexão com a rede elétrica: 3 fases, neutro e condutor de proteção (aterramento funcional) – Em qualquer uma das três redes compatíveis.
  • Módulo de entrada: ACI-63.

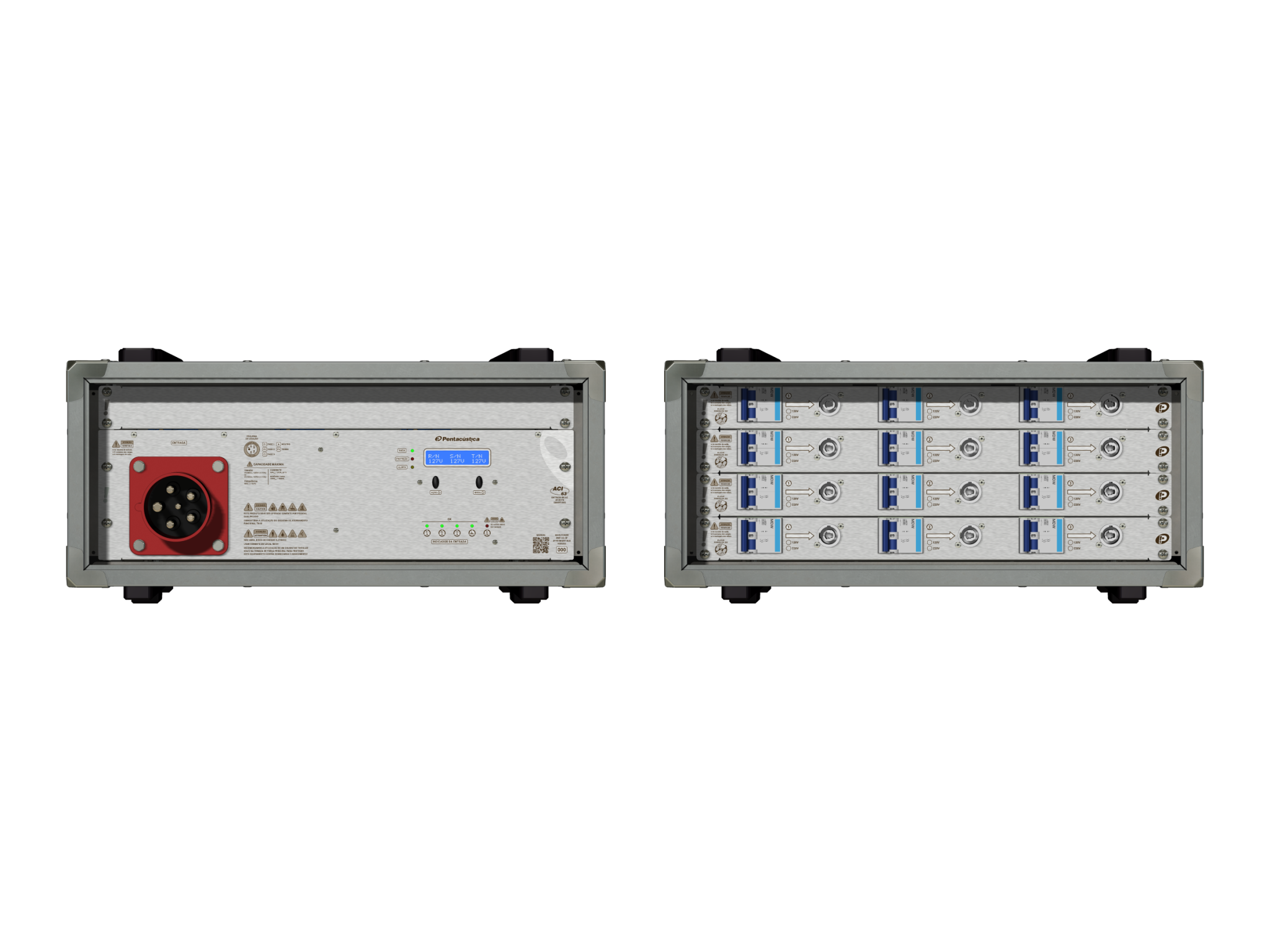

  • Conexão e capacidade de entrada: Tomada CEE-63A, macho, 5 polos, vermelha, com capacidade 42kW contínuos e picos de 208kW por até 1s.
  • Medidores: 3 voltímetros true RMS simultâneos nos circuitos delta (D) e três nos circuitos estrela (Y).
  • Indicadores: Leds conectados diretamente na tomada de entrada informando as tensões entre os pinos L1//N | L2//N | L3//N – (Presença das tensões nos três circuito Y), N//PE – (Presença de tensões perigosas entre o chassi e a referência elétrica) e L1+L2+L3//PE – (Presença ou não de aterramento funcional).
  • Funções adicionais: Operação assistida por processador digital, identificação do tipo de rede elétrica e comutação automática dos barramentos internos, verificação da ligação correta da entrada com a rede elétrica, acionamento e desacionamento com chave protegida por software, monitoração contínua do funcionamento do hardware e de sobre e subtensões, horímetros mostrando o tempo de funcionamento e utilização do equipamento.

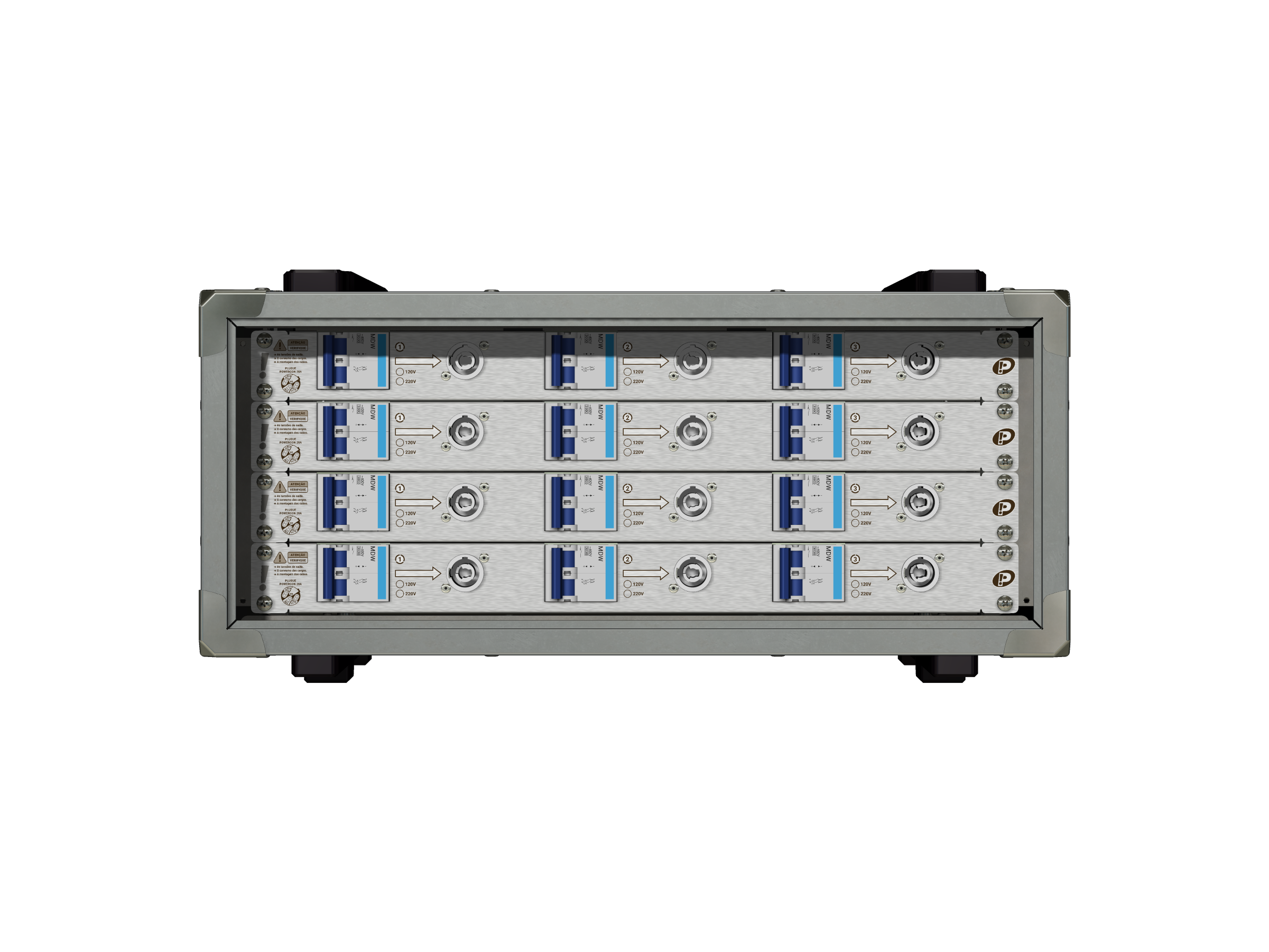

  • Saídas 220V: 12x Powercon-20A protegidas por disjuntores individuais 20A/C.

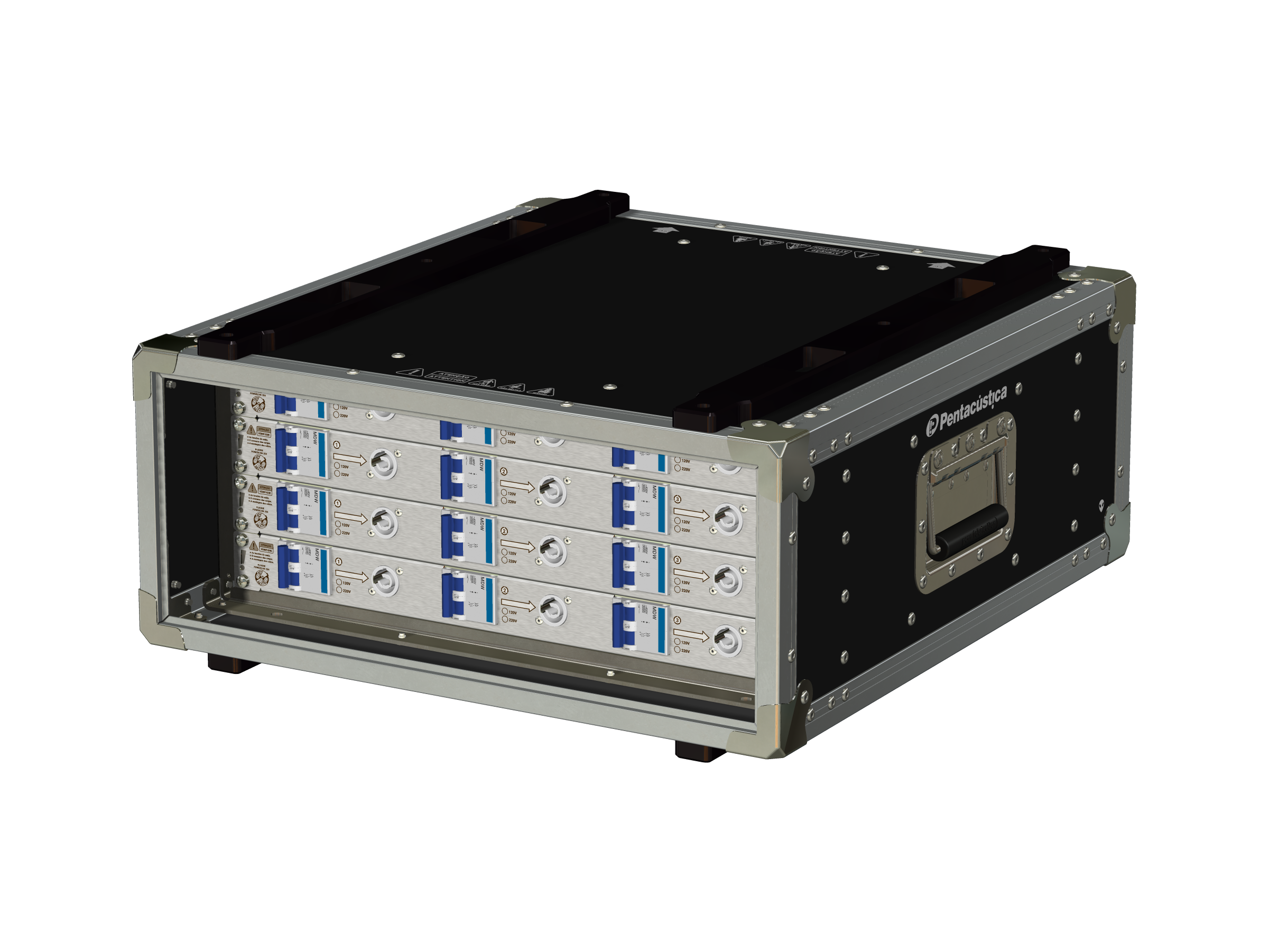

  • Gabinete: Hard Case CPT-4x4P, fabricado com materiais compostos, 4U de altura, tampas flat e apoios em plástico industrial. Isolação Classe I e grau de proteção IP-2X.
  • Dimensões e peso: Altura: 261mm, largura: 553mm, profundidade: 574mm, peso líquido: 24kg.

SKU: 103000145
